Именно поэтому лампы КГТ можно встретить в сушильных камерах, линиях порошковой окраски, термоформовочных машинах, оборудовании для нагрева пластмасс, упаковочных автоматах, линиях ламинирования, производстве композитов, стекла, керамики и во многих других технологических процессах. В отличие от обычных нагревателей, инфракрасная лампа передает энергию в виде теплового излучения. После включения она выходит на рабочий режим буквально за несколько секунд, обеспечивая интенсивный локальный нагрев именно той поверхности, которая должна быть обработана.
Это позволяет:
- значительно сократить время нагрева;
- уменьшить энергопотребление оборудования;
- обеспечить равномерную сушку изделий;
- снизить тепловые потери;
- быстро регулировать температуру технологического процесса.
Благодаря высокой эффективности кварцевые инфракрасные лампы КГТ применяются практически во всех современных инфракрасных сушильных системах.
Что означает КГТ
Аббревиатура КГТ расшифровывается следующим образом:
- К — кварцевая колба;
- Г — галогенная лампа;
- Т — трубчатое исполнение.
Название отражает конструкцию изделия. Источником тепла является вольфрамовая нить накала, помещенная внутрь кварцевой трубки, заполненной специальным галогенным газом. Именно благодаря такому исполнению лампа способна работать при очень высокой температуре и обеспечивать интенсивное инфракрасное излучение.
Кварцевая колба выдерживает температуру значительно выше обычного стекла и практически не препятствует прохождению инфракрасного излучения. Внутри располагается вольфрамовая нить, которая при прохождении электрического тока нагревается до высокой температуры и начинает излучать тепло.
Как работает лампа КГТ
После подачи напряжения электрический ток проходит через вольфрамовую спираль. Она быстро разогревается до температуры в несколько тысяч градусов и начинает испускать инфракрасное излучение. В отличие от конвекционного нагрева, здесь энергия практически сразу передается поверхности изделия. Именно поэтому инфракрасные системы позволяют получать более быстрый нагрев при меньших потерях энергии.
Расшифровка маркировки ламп КГТ
Каждая лампа имеет собственное обозначение, по которому можно определить основные параметры изделия.
Например:
КГТ 220-1500-700
Расшифровка:
| Номенклатура | Элемент маркировки | Расшифровка |
|---|---|---|
| Лампа КГТ 220-600 (380/435; П14/63) | КГТ | Кварцевая галогенная трубчатая лампа |
| 220 | Рабочее напряжение — 220 В | |
| 600 | Мощность лампы — 600 Вт | |
| 380/435 | Размеры лампы: 380 мм — рабочая/светящаяся часть, 435 мм — общая длина лампы | |
| П14/63 | Тип вывода/цоколя П14, длина вывода — 63 мм | |
| Лампа КГТ 230-1 000 (335; K7S; 200) | КГТ | Кварцевая галогенная трубчатая лампа |
| 230 | Рабочее напряжение — 230 В | |
| 1 000 | Мощность лампы — 1000 Вт | |
| 335 | Длина лампы — 335 мм | |
| K7S | Тип цоколя/контактного подключения K7S | |
| Лампа КГТ 230-1 000 (335; K7S; 200) | 200 | Длина вывода/проводника — 200 мм |
Средневолновые лампы — наиболее универсальное решение
Именно средневолновые кварцевые лампы получили наибольшее распространение в промышленности.
Их излучение хорошо поглощается большинством современных материалов: порошковыми красками, полимерами, композитами, лакокрасочными покрытиями и многими видами пластика.
Главное преимущество средневолнового диапазона заключается в том, что энергия распределяется более равномерно, чем у коротковолновых источников. Это снижает вероятность локального перегрева поверхности и позволяет получать качественную сушку даже сложных изделий.
По этой причине большинство современных инфракрасных сушильных камер и печей комплектуются именно средневолновыми лампами КГТ.
Коротковолновые лампы
Коротковолновые лампы обладают наиболее высокой температурой нити накала и обеспечивают максимальную плотность теплового потока.
Их используют там, где требуется максимально быстро передать энергию изделию: при нагреве металлических деталей, стекла, кварца и других материалов с высокой теплопроводностью.
Однако при работе с пластиками или окрашенными поверхностями такие лампы требуют особенно точного подбора мощности и расстояния до изделия. Из-за высокой интенсивности излучения возможно локальное перегревание поверхности.
Поэтому коротковолновые лампы чаще применяются в специализированном промышленном оборудовании, где параметры нагрева тщательно контролируются.
Длинноволновые лампы
Длинноволновое инфракрасное излучение обеспечивает наиболее мягкий нагрев.
Такие лампы особенно хорошо подходят для материалов, чувствительных к быстрому повышению температуры: древесины, тканей, бумаги, некоторых полимеров и композитов.
Их главное преимущество — равномерная передача тепла без резкого нагрева поверхности, что позволяет снизить риск коробления, появления трещин или изменения структуры материала.
Поэтому длинноволновые лампы часто применяются в сушильных установках для древесины, текстильной промышленности и технологических процессах, где требуется деликатный нагрев.
Как выбрать лампу КГТ по материалу
| Материал | Рекомендуемый диапазон | Особенности |
|---|---|---|
| Порошковая краска | Средневолновые | Равномерная полимеризация покрытия |
| Лакокрасочные материалы | Средневолновые | Бережная сушка без перегрева |
| Пластик | Средневолновые | Хорошее проникновение тепла |
| PET | Средневолновые | Равномерный прогрев перед формованием |
| Композиты | Средневолновые | Минимизация внутренних напряжений |
| Металл | Коротковолновые | Максимальная скорость нагрева |
| Стекло | Средне- или коротковолновые | Подбираются в зависимости от технологии |
| Древесина | Длинноволновые | Мягкий равномерный нагрев |
| Бумага и картон | Длинноволновые | Бережная сушка материала |
| Текстиль | Длинноволновые | Снижение риска перегрева волокон |
Как выбрать длину лампы
Длина лампы должна соответствовать размерам зоны нагрева.
Если лампа значительно короче изделия, края будут прогреваться слабее.
Если же лампа существенно длиннее рабочей зоны, часть энергии будет расходоваться впустую.
Для широких изделий обычно применяют несколько ламп, расположенных параллельно. Это позволяет обеспечить более равномерное распределение инфракрасного излучения и повысить эффективность всей системы.

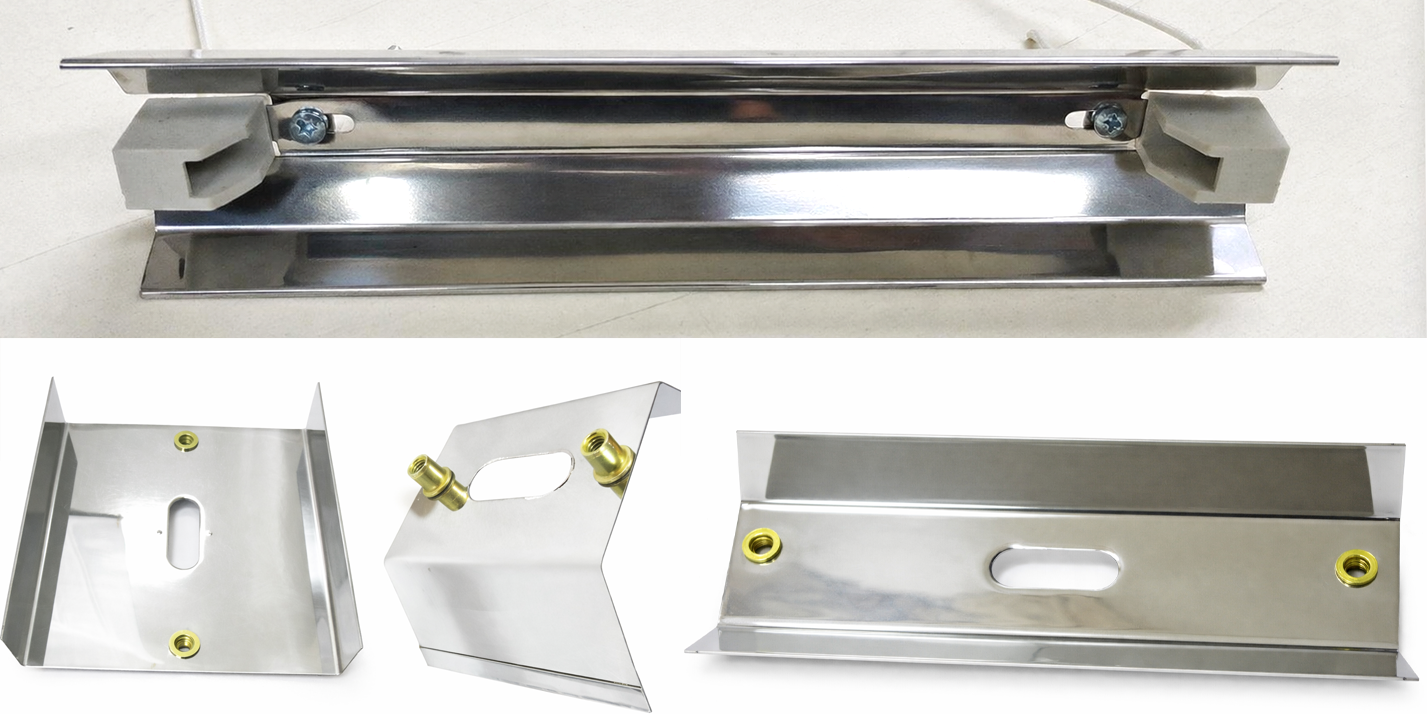

Нужно ли использовать отражатель
Обычно-да.
Отражатель является одним из самых важных элементов инфракрасной системы.
Без него значительная часть теплового излучения распространяется в стороны и вверх, не участвуя в нагреве изделия.
Использование правильно подобранного отражателя позволяет направить большую часть энергии непосредственно на рабочую поверхность, повысить эффективность нагрева и снизить энергопотребление оборудования.
Именно поэтому при выборе лампы КГТ рекомендуется рассматривать не только сам источник излучения, но и отражатель, систему крепления и возможность регулировки положения лампы относительно изделия.
Почему нельзя касаться кварцевой колбы руками
Это одно из самых важных правил эксплуатации кварцевых ламп.
При прикосновении к колбе на поверхности остаются следы жира и влаги. Во время работы лампы температура кварца достигает нескольких сотен градусов, и загрязнения начинают локально перегреваться.
В результате могут возникнуть:
- неравномерный нагрев кварцевой трубки;
- снижение срока службы лампы;
- появление микротрещин;
- разрушение кварцевой колбы при длительной эксплуатации.
Аналог импортной лампы КГТ
Российские кварцевые галогенные лампы КГТ могут использоваться в качестве аналога многих зарубежных инфракрасных ламп при совпадении основных технических характеристик.В большинстве случаев это возможно без изменения конструкции оборудования. Однако при подборе важно учитывать не только мощность лампы, но и другие показатели.
Неправильно подобранная лампа может не установиться в существующие патроны, изменить распределение теплового потока или привести к неравномерному нагреву изделия.
Поэтому перед подбором аналога рекомендуется определить следующие характеристики.
| Параметр | Почему это важно |
|---|---|
| Рабочее напряжение | Должно полностью соответствовать питающей сети оборудования. |
| Мощность | Определяет количество выделяемой тепловой энергии. |
| Общая длина лампы | Влияет на возможность установки в существующее оборудование. |
| Длина нагреваемой зоны | Определяет распределение инфракрасного излучения. |
| Тип цоколя или выводов | Лампа должна подходить к штатным патронам без доработки. |
| Длина выводов | Обеспечивает правильное подключение внутри оборудования. |
| Тип излучения | Коротковолновое, средневолновое или длинноволновое излучение должно соответствовать технологическому процессу. |
| Наличие отражающего покрытия | Некоторые импортные лампы имеют золотое или белое отражающее покрытие, которое необходимо учитывать при подборе. |
