Электронный терморегулятор серии ТРМ 500

Электронный терморегулятор серии ТРМ 500 применятся в нагревательных системах для управления температурой работы промышленных электронагревателей в различном производственном оборудовании, таком как экструдеры, термопластавтоматы, печи сушки, формовочные столы и прочее.


Посмотреть все характеристики

Практически во всех производственных процессах контролю над температурными показателями уделяется большое внимание, так как даже небольшие отклонения от оптимальных показаний могут привести к браку продукции, а существенный перегрев увеличивает риск выхода всей производственной линии из строя. Терморегуляторы помогают контролировать электропитание нагревательных элементов таким образом, чтобы либо они сами не превышали температуру нагревательной спирали, либо нагреваемый материал был в требуемом диапазоне температур. Чаще всего требуется контроль над показателями как нагревателей, так и материала и частей оборудования.

Терморегулятор ТРМ 500 может быть установлен нами в собранный по вашим параметрам шкаф управления и автоматики. Мы изготавливаем шкафы управления с терморегуляторами ТРМ 500 для такого оборудования, как термоформовочные и выдувные машины, пластиковые экструдеры, термопластавтоматы, сублимационные сушилки, туннельные печи и прочего.

Функции и особенности

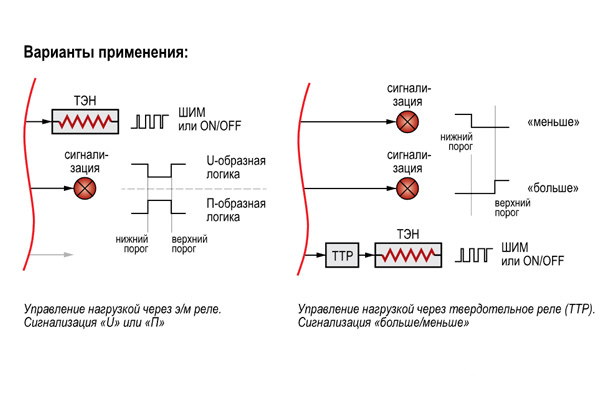

  • Регулирование температуры работы электронагревателей либо в режиме термостата либо в режиме нагревателя по ПИД закону

  • При помощи реле (1 или 2) есть возможность оповещения о том, что температура находится в определенном диапазоне

  • Индикаторы светодиодные на панели управления указывает, находится ли температура в установленном диапазоне

  • Возможно изменение режима установки по предустановленным значениям (команда на дискретный выход)

  • Ручное или автоматическое управление

Конструкция ТРМ 500:

Входы:

  • Универсальный вход для термодатчика термопары или термометра сопротивления
  • Вход для ТС по 2-4 проводной схеме
  • Вход для встроенной компенсации температуры для холодных концов термопары
  • Класс точности для термопар – 0,5%, для термометров сопротивления – 0,25%
  • Вход дискретного типа для изменения режимов работы

Выходы:

  1. Реле сигнализации или управления нагрузкой (до 5 или 30 А)
  2. Для сигнализации (до 5А)
  3. Для управления ТТР (0-5 В)

Особенности:

  • Количество индикаторов может быть 1 или 2
  • Крупные цифры на панели управления 2 см высотой
  • Очень простая и удобная настройка режимов работы
  • Стандартные размеры 96 × 48 мм



Купить терморегулятор ТРМ 500 для электронагревателей от компании Технонагрев вы можете просто позвонив нам по телефону или написав на электронную почту, указанную в контактах.

ТРМ 500

Напряжение электропитания

96-264 В перем.

Мощность потребляемая

Менее 5 Вт

Датчики

ТС

50 \ 100 \ 500 \ 1000 (М, Сu, П, Pt), 53М

ТП

L, J, N, K, T, S, R, B, A-1, A-2, A-3

Погрешность

ТС

0.25%

ТП

0.5%

Время опроса входа

ТС

0.3 сек (3-х проводная схема подключения)

0.2 сек (2-х и 4-х проводная схема подключения)

ТП

0.2 сек

Схема подключения ТС

2-х, 3-х или 4-х проводная

Компенсация холодных концов ТП

встроенная

Сопротивление линий связи «прибор-датчик»

для ТС

Не более 15 Ом

для ТП

Не более 100 Ом

Сопротивление внешнего ключа

В замкнутом состоянии

Не более 70 Ом

В разомкнутом состоянии

Не менее 1000 Ом

Типы ВУ

Выход 1

Реле электромеханическое 5 А (стандарт) \ 30 А (опция)

Выход 2

Логический выход под управление ТТР

Выход 3

Реле электромеханическое 3 А

Логические уровни выхода 3 (для ТТР)

низкий уровень (ТТР закрыто)

0 В

высокий уровень (ТТР открыто)

4…5.5 В

Допустимый ток на выходе 3 (для ТТР)

25…40 мА

Габариты корпуса, тип

96×48×100мм, Щ2

Условия эксплуатации

температура окружающего воздуха

-20…+50 °С

влажность

30…80% при температуре +35 °С

Гарантийный срок обслуживания

5 лет

Чертеж

Элементы управления
