Туннельный высокотемпературный нагреватель

Туннельный электрический нагреватель предназначен для интенсивного нагрева деталей, труб, профилей, заготовок и других изделий, которые необходимо прогревать одновременно с нескольких сторон.

Внутри металлической конструкции размещаются гибкие керамические нагревательные элементы, образующие замкнутую или частично замкнутую горячую зону. Благодаря этому тепло концентрируется вокруг изделия, а не рассеивается в окружающее пространство.

Компания «Технонагрев» изготавливает туннельные высокотемпературные нагреватели под заказ. Геометрия рабочего канала, его длина, мощность, количество нагревательных зон и способ управления рассчитываются исходя из параметров оборудования и технологического процесса.

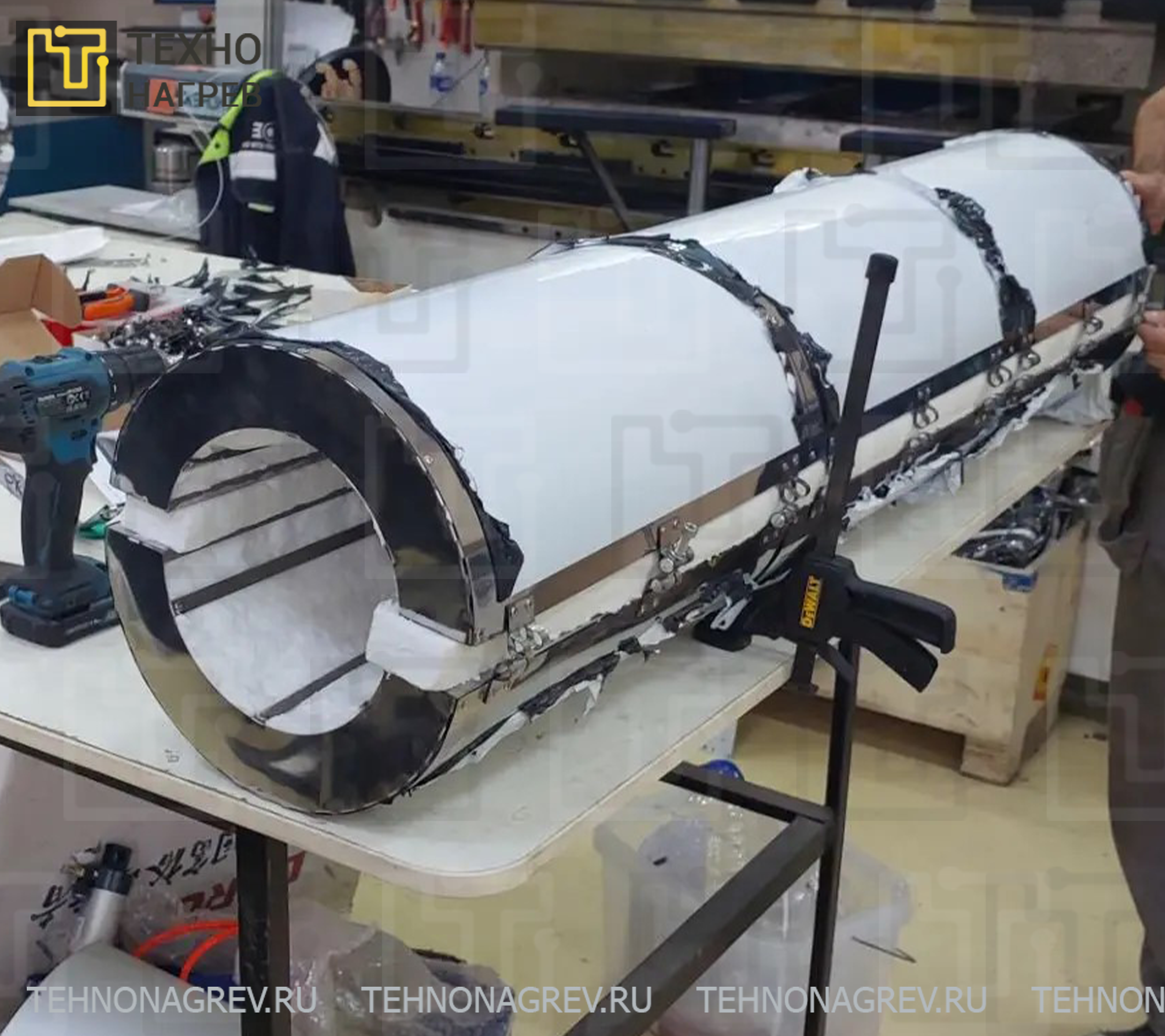

Как устроен туннельный нагреватель

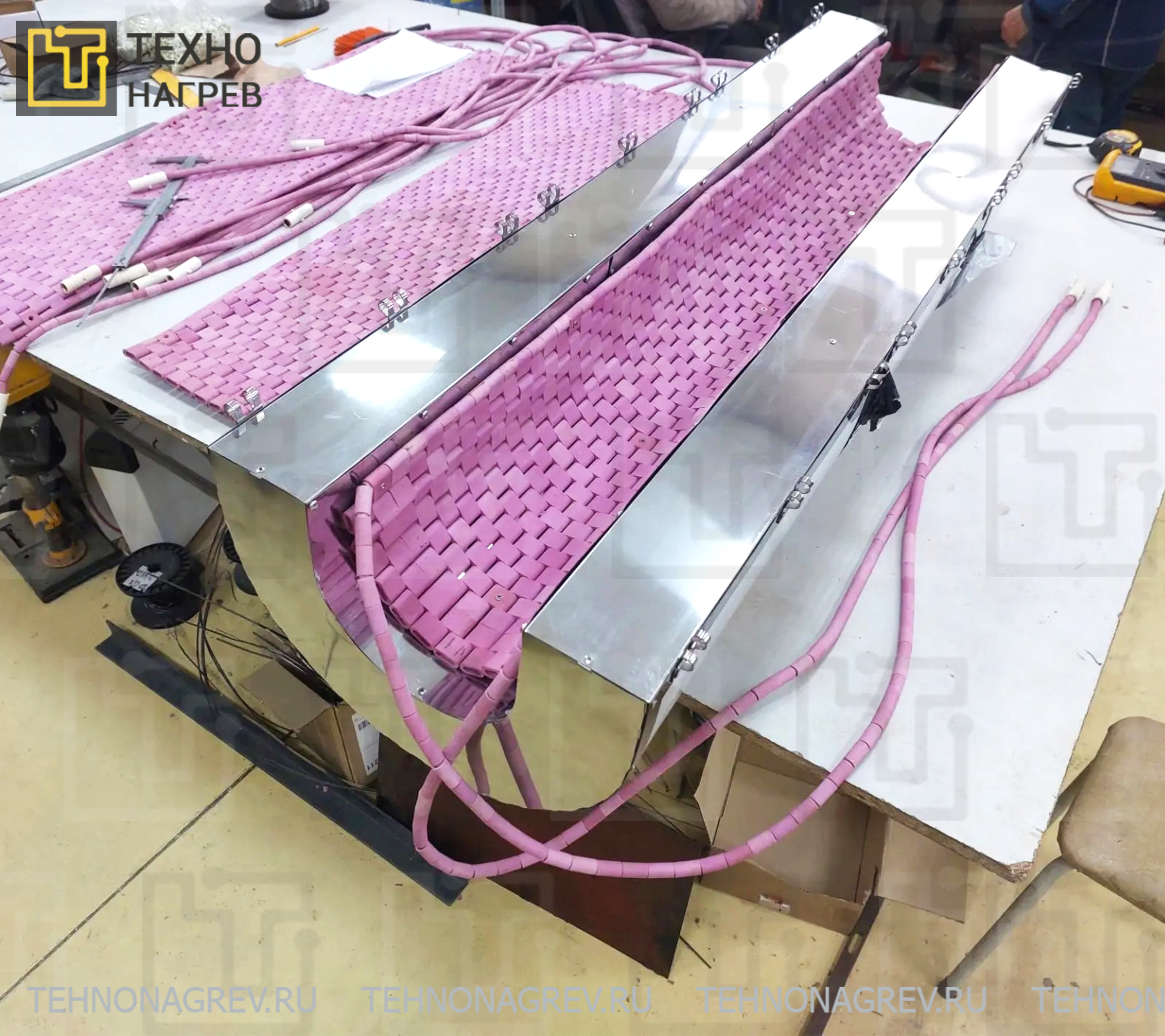

Источником тепла служат гибкие высокотемпературные керамические нагревательные панели.

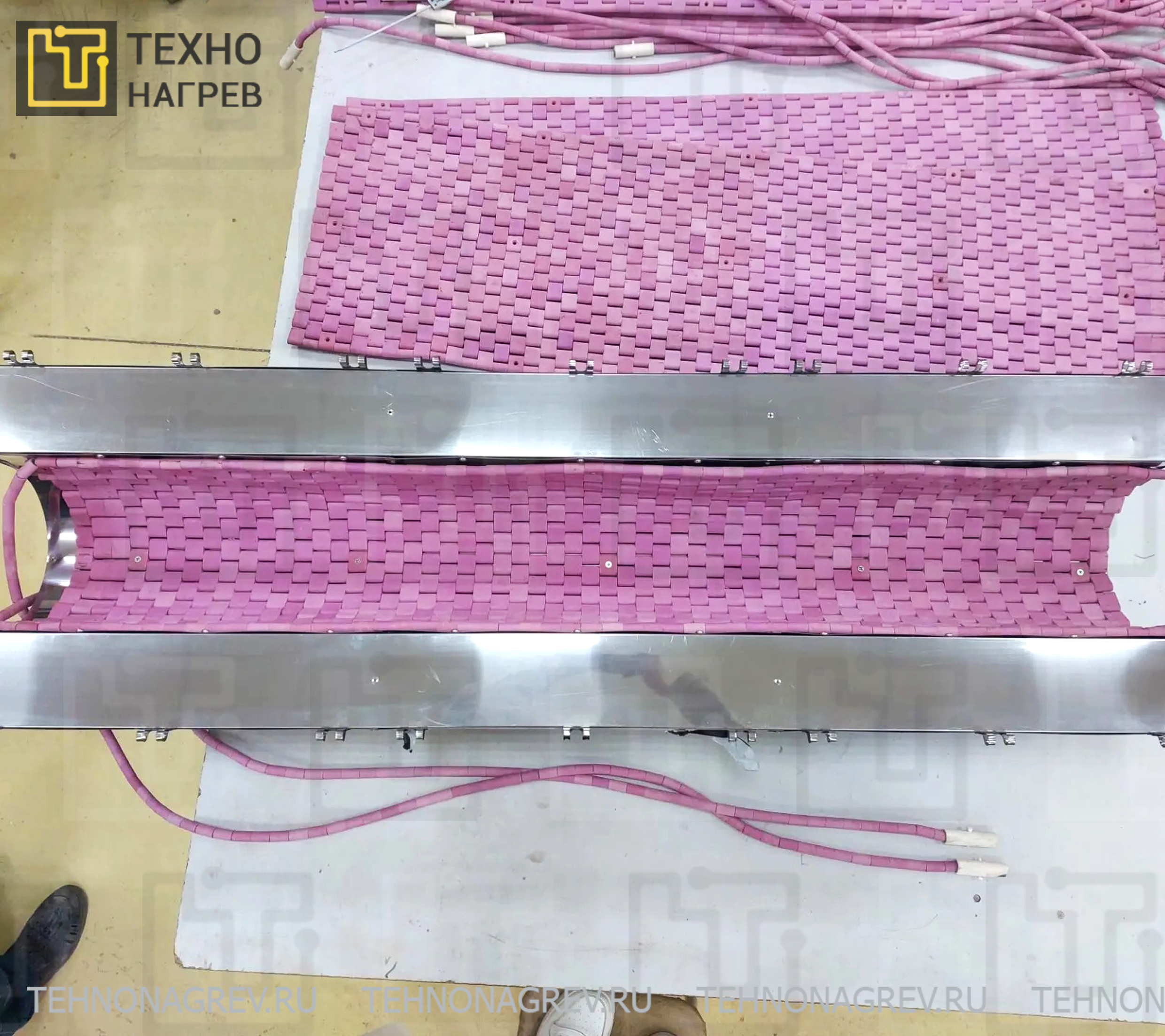

Панель собирается из небольших керамических изоляторов. Внутри расположен резистивный нагревательный элемент из нихромового сплава.

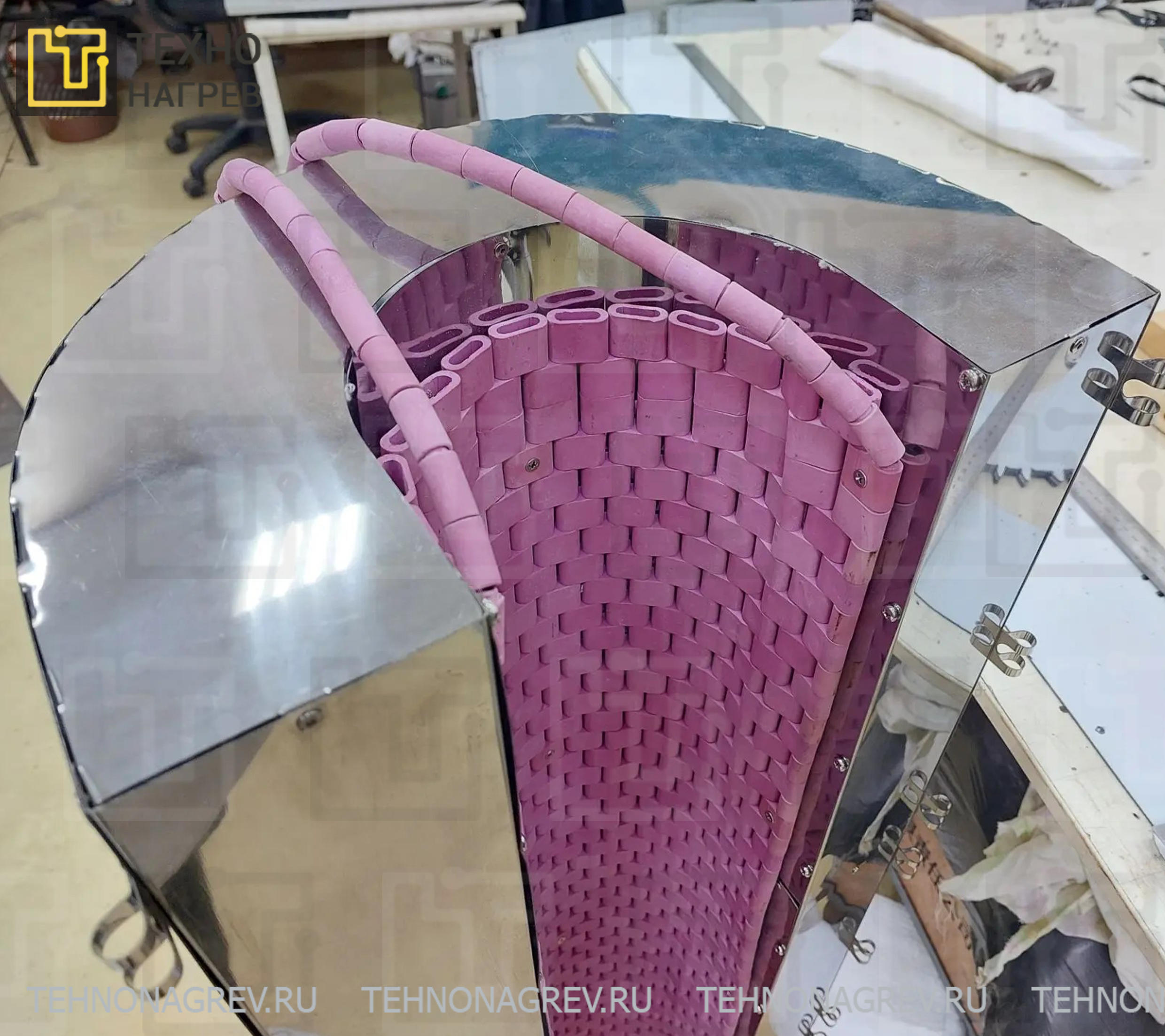

Наборная конструкция дает важное преимущество — нагревательная панель остается гибкой. Поэтому нагреватели можно размещать:

• на прямых стенках;
• вокруг труб;
• на радиусных поверхностях;
• внутри круглых каналов;
• в прямоугольных и многоугольных корпусах;
• вокруг изделий сложной формы.

Из нескольких таких поверхностей формируется нагревательная зона требуемой конфигурации.

Для чего нужен туннельный нагреватель

Обычный плоский или кольцевой нагреватель передает тепло преимущественно определенной поверхности. Туннельная система позволяет сформировать полноценную высокотемпературную рабочую зону вокруг изделия.

Такой принцип особенно эффективен, когда деталь необходимо нагревать:

• с двух, трех или четырех сторон одновременно;
• равномерно по всему периметру;
• непосредственно во время перемещения по технологической линии;
• на определенном участке оборудования;
• перед последующей обработкой;
• до температуры, которую сложно получить с помощью стандартных кольцевых или плоских нагревателей.

Туннель не обязательно является частью конвейера. В стационарных установках изделие может помещаться внутрь нагревательной камеры и выдерживаться при заданной температуре необходимое время.

Управление температурой

Туннельный нагреватель может поставляться как отдельный нагревательный узел или как часть системы управления температурой.

В состав системы могут входить:

• термопары;
• ПИД-регуляторы температуры;
• твердотельные реле;
• тиристорные регуляторы мощности;
• коммутационная аппаратура;
• шкаф управления.

Количество датчиков и каналов регулирования выбирается в зависимости от размеров установки и количества температурных зон.

Изготовление туннельного нагревателя под заказ

Для такой системы практически всегда требуется индивидуальный расчет. Простого выбора нагревателя только по мощности недостаточно.

При проектировании учитываются:

• размеры нагреваемого изделия;
• форма изделия;
• размеры требуемого рабочего прохода;
• начальная и конечная температура;
• необходимое время выхода на температуру;
• скорость движения изделия через зону нагрева;
• тепловые потери;
• продолжительность работы;
• напряжение питания;
• доступная электрическая мощность;
• способ установки;
• количество температурных зон.

На основании этих данных определяется конфигурация нагревательных панелей, уставновленная мощность и конструкция туннеля.
