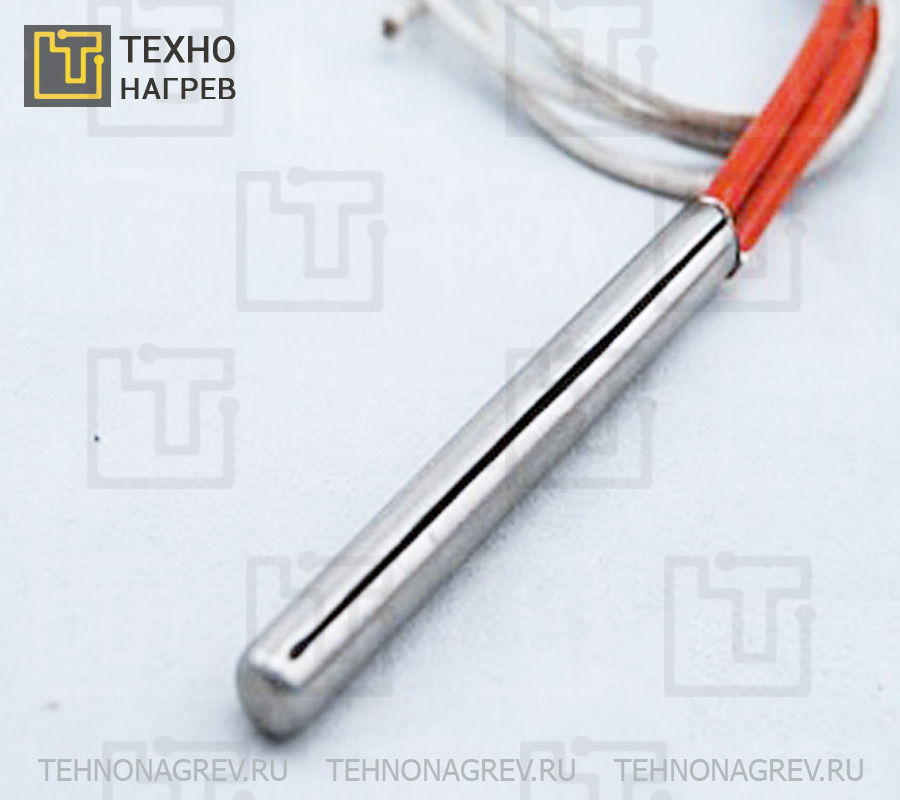

Расширяющиеся патронные ТЭНы

Расширяющиеся патронные ТЭНы сравнительно с простыми патронниками обладают преимуществом обеспечения плотного контакта с нагреваемыми поверхностями во время нагрева.
  • Диаметр - 3-50 мм
  • Длина - 50-1300 мм

  • Максимальная мощность - 50 Вт/cм

Посмотреть все характеристики

Расширяющиеся патронные ТЭНы сравнительно с простыми патронниками обладают преимуществом обеспечения плотного контакта с нагреваемыми поверхностями во время нагрева. К тому же их установку и демонтаж проводить намного проще. Патронники с расширением можно использовать практически во всех промышленных сферах, требующих контактного нагрева локальных зон. Ими обогревают детали оборудования и пресс-формы.

Свойства расширяющихся патронных нагревателей

Раздвоенный патронный ТЭН в процессе разогрева расширяется и прижимается к стенкам нагреваемого объекта. Это позволяет нагревателю создать плотный контакт с деталью оборудования и выполнить равномерный нагрев. Уровень тепловой отдачи при этом увеличивается. После отключения нагревателя с сети он принимает исходную форму и легко поддается демонтажу.

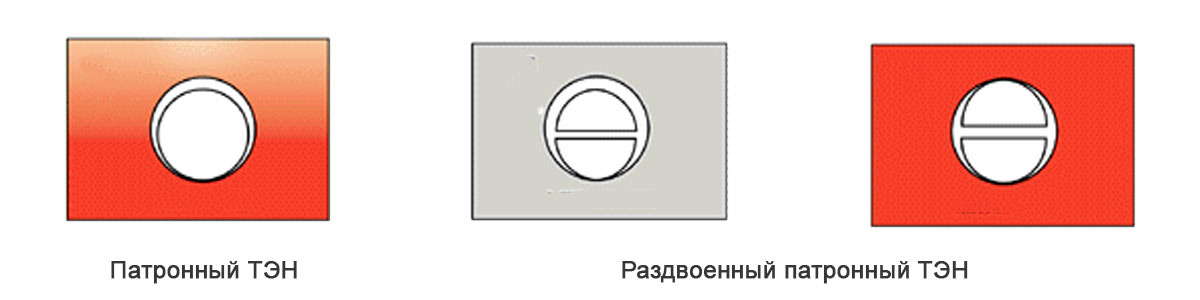

Сравнение прилегания патронных ТЭНов и расширяющихся патронных ТЭНов


На керамический сердечник намотана резистивная спираль. Корпус выполнен из металла и его внутренне пространство заполнено сыпучим диэлектриком — гранулированным оксидом магния. В процессе производства корпус нагревательного элемента калибруют.

В конструкции расширяющегося нагревателя есть только одна греющая спираль, благодаря чему исключаются холодные зоны и теплоотдача распределяется равномерно.

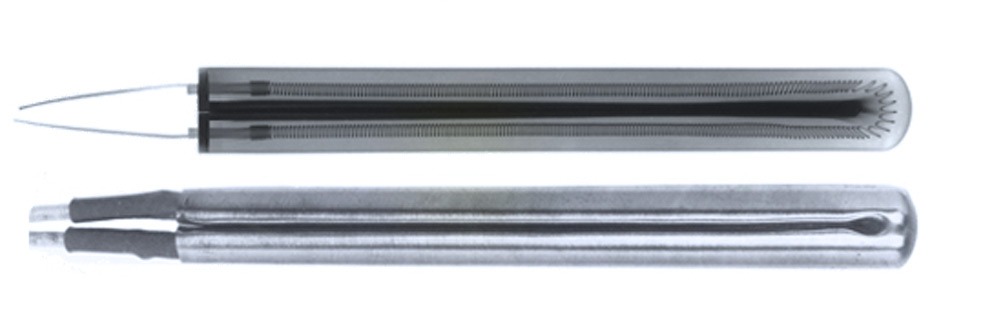

 Внутренняя структура расширяющегося патронного ТЭНа

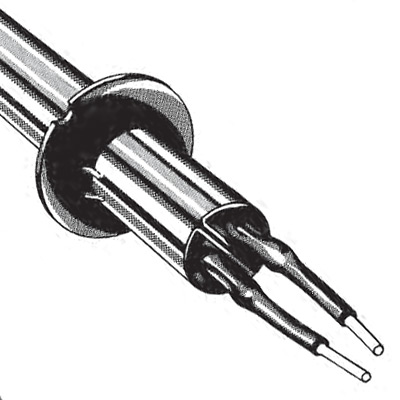

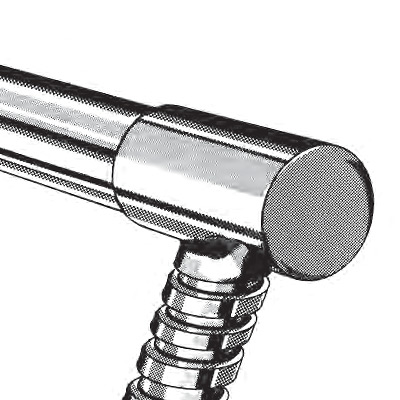

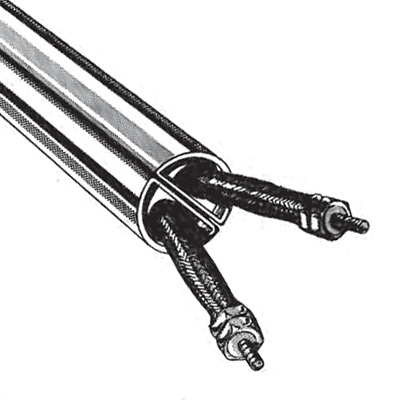

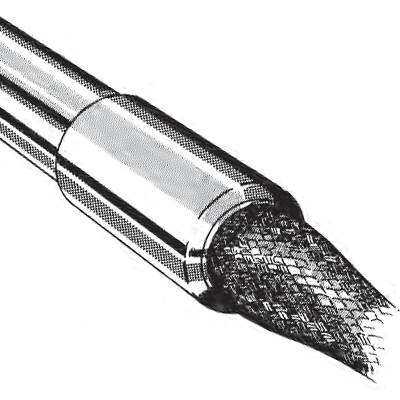

В оснастку патронного ТЭНа могут входить различные варианты контактных выводов. Для измерения температуры может встраиваться термопара.

Деформация и демонтаж

Стандартные патронные нагреватели в условиях длительной беспрерывной эксплуатации могут поддаваться деформированию и липнуть к стенкам нагреваемого объекта. Данный казус негативно сказывается не только на сроке службы нагревательного элемента, но и значительно затрудняет его демонтаж.

Нагреватели с расширением с набором температуры могут деформироваться сразу. Каждая его часть может деформироваться по отдельности, обеспечивая тем самым плотную усадку с двух сторон к внутренним поверхностям нагреваемого объекта. После того, как устройство нагрева сбросило набранную температуру, его форма приходит в исходную. Нагреватель можно изъять без каких-либо усилий.

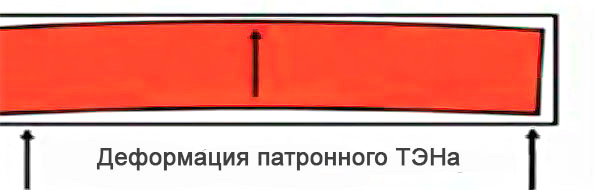

Деформация патронного ТЭНа при нагревании

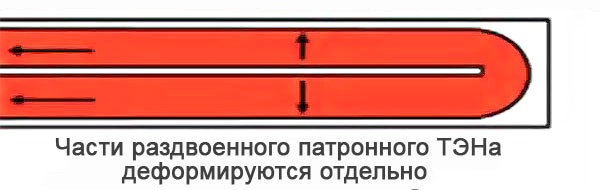

Деформация расширяющегося ТЭНа при нагревании

За счет таких особенностей расширяющийся ТЭН обладает увеличенным сроком службы по сравнению со стандартными патронниками в 5 раз.

Заказать расширяющиеся патронные нагреватели можно только по индивидуальному заказу. Заполняйте форму или воспользуйтесь другими контактными данными, указанными на сайте и мы свяжемся с вами в ближайшее время для обработки заказа.


Технические параметры патронных ТЭНов с расширением:

Патронный ТЭН

Диаметр, мм

до 50

Длина, мм

до 1300

Мощность (max), Вт/cм

50

Температура нагрева, °С

500

Напряжение

12, 24, 48, 110, 220/230, 400


Чертеж
