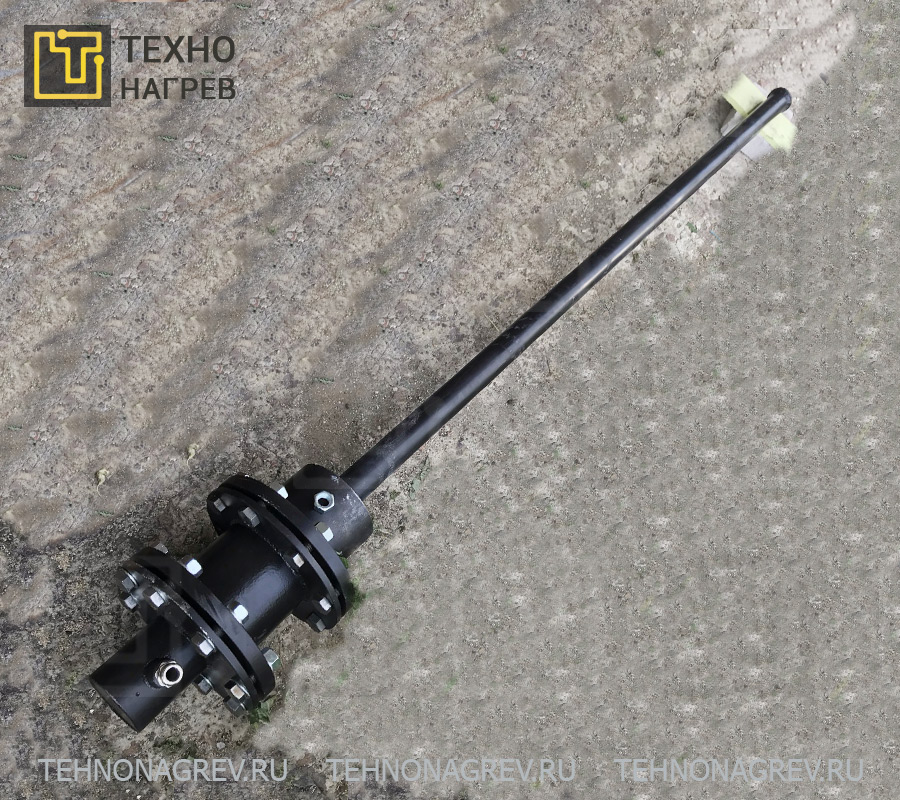

Взрывозащищенные ТЭНы для нефтепродуктов

ТЭНы взрывозащищенные для нефтепродуктов используют для нагрева жидкостей: нефти, битума, мазута, масла, агрессивных растворов, воды, и других жидкостей во взрывоопасных зонах.

Тип нагревателей: погружные, врезные

Количество труб нагревателя: 1-9 шт

Удельная мощность нагрева: 0,5-1,2 Вт/см2

Посмотреть все характеристики
ВЗРЫВОЗАЩИЩЕННЫЕ ТЭНЫ ДЛЯ НЕФТЕПРОДУКТОВ — выполняются со специальными элементами, обеспечивающими взрывозащиту в условиях работы со взрыво- и пожароопасными средами. Конструкция нагревателя может предусматривать разные варианты монтажа — врезной и погружной тип.

Погружные взрывозащищенные ТЭНы

Предназначены для работы во взрывоопасных зонах класса 1, 2 и температурных условиях классов Т1-Т5. Отличный вариант для временного разогрева застивших веществ и для применений в цистернах размещенных ниже уровня земли.

Греющие трубы в моделях базового типа изготавливаются из маркировки черной жаропрочной стали. Этот же материал используется в производстве погружных штанг и коробов на фланце. Элементом нагрева является резистивная проволока и керамика. В оснастке имеется коробка клемм со взрывощитой, монтирована она на погружной штанге. Для установки идут комплекты крепежных элементов и прокладки.

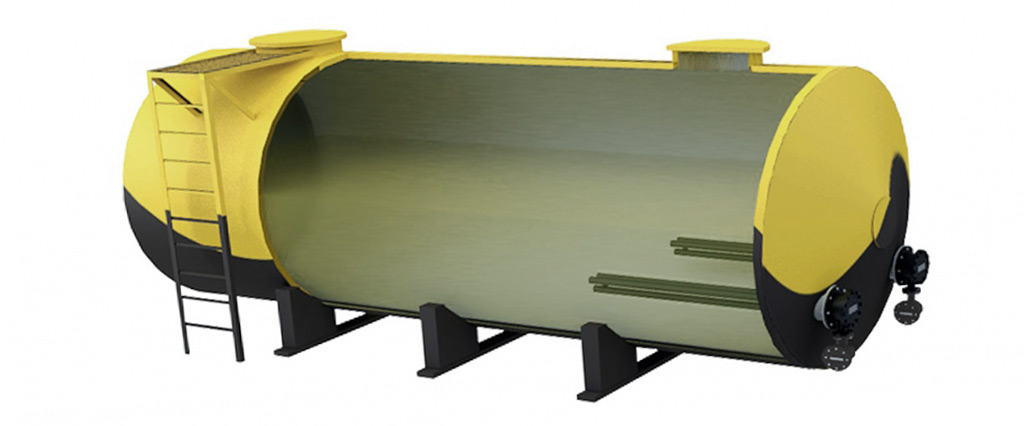

Размещение врезных взрывозащищенных ТЭНов

Размещение врезных ТЭНов

Корпус взрывозащищенного нагревателя может изготавливаться из разных типов стали соответствующих требованиям нагреваемой среды:

  • Сталь антикоррозийная— 08Х18Н10, 12Х18Н10Т;

  • Никелево-молибденовая сталь устойчивая к кислотам — 07Х18Н13М2, 03Х17Н14М3, 10Х17Н13М2Т.

Врезные взрывозащищенные ТЭНы

Предназначаются для всех видов нефтепродуктов. При затруднении установки нагревателей данного типа прибегают к использованию аналогов погружного типа.

Взрывозащищенность врезного ТЭНа обеспечена следующими условиями:

  • Корпус нагревателя способен сдерживать давление и не допускает его утечку наружу;

  • Оснастка терморегуляторами и стабилизаторами обеспечивает защиту от перегревов. С целую улучшения контроля рекомендовано использовать шкаф управления.

  • Устройство выполнено с условием выдержки механических ударов.

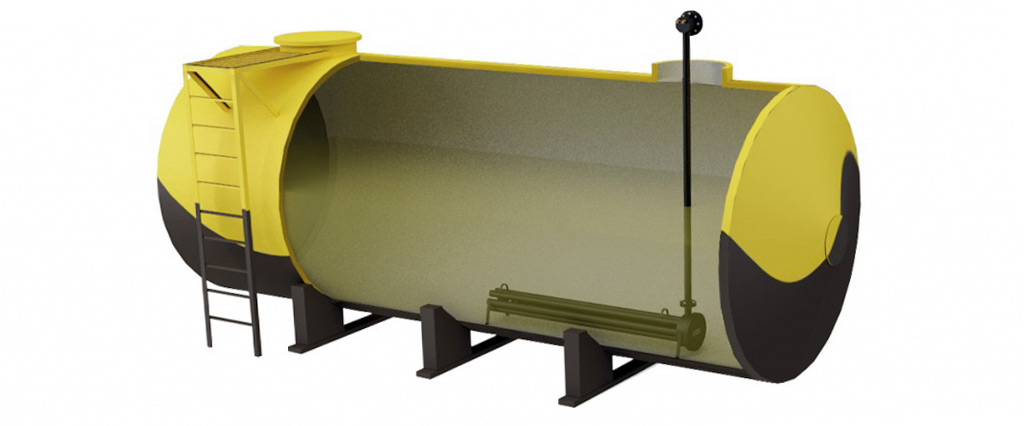

Размещение погружных взрывозащищенных ТЭНов

Размещение погружных взрывозащищенных ТЭНов





Установка врезного нагревателя производится на боковой стенке емкости в вырезанные отверстия. Корпусная основа греющего устройства крепится к резервуару с помощью сварки через фланец. За счет этого устройство легко обслуживать и проводить демонтаж его отдельных элементов.



Технические характеристики взрывозащищенных врезных ТЭНов битума

Модель

Мощность, кВт

Напряжение питания, В

Габариты нагревателя, мм

НВЕх-1-1-500

1

220/380

700х330х330

НВЕх-2-1-1000

2

220/380

1200х330х330

НВЕх-3-1-1500

3

220/380

1700х330х330

НВЕх-4-1-2000

4

220/380

2200х330х330

НВЕх-5-1-2500

5

220/380

2700х330х330

НВЕх-6-1-3000

6

220/380

3200х330х330

НВЕх-7-1-3500

7

380

3700х330х330

НВЕх-8-1-4000

8

380

4200х330х330

НВЕх-3-3-500

3

220/380

700х330х330

НВЕх-6-3-1000

6

220/380

1200х330х330

НВЕх-9-3-1500

9

220/380

1700х330х330

НВЕх-12-3-2000

12

220/380

2200х330х330

НВЕх-15-3-2500

15

220/380

2700х330х330

НВЕх-18-3-3000

18

220/380

3200х330х330

НВЕх-21-3-3500

21

380

3700х330х330

НВЕх-24-3-4000

24

380

4200х330х330

НВЕх-6-6-500

6

220/380

700х370х370

НВЕх-12-6-1000

12

220/380

1200х370х370

НВЕх-18-6-1500

18

220/380

1700х370х370

НВЕх-24-6-2000

24

220/380

2200х370х370

НВЕх-30-6-2500

30

220/380

2700х370х370

НВЕх-36-6-3000

36

220/380

3200х370х370

НВЕх-42-6-3500

42

380

3700х370х370

НВЕх-48-6-4000

48

380

4200х370х370

НВЕх-9-9-500

9

220/380

710х500х500

НВЕх-18-9-1000

18

220/380

1210х500х500

НВЕх-27-9-1500

27

220/380

1710х500х500

НВЕх-36-9-2000

36

220/380

2210х500х500

НВЕх-45-9-2500

45

220/380

2710х500х500

НВЕх-54-9-3000

54

220/380

3210х500х500

НВЕх-63-9-3500

63

380

3710х500х500

НВЕх-72-9-4000

72

380

4210х500х500

Технические характеристики взрывозащищенных погружных ТЭНов битума

Модель

Мощность, кВт

Напряжение питания, В

Габариты нагревателя, мм

Вес нагревателя, кг

НПЕх-1-1-500

1

220/380

786х290х270

12

НПЕх-2-1-1000

2

220/380

1286х290х270

14

НПЕх-3-1-1500

3

220/380

1786х290х270

17

НПЕх-4-1-2000

4

220/380

2286х290х270

20

НПЕх-5-1-2500

5

220/380

2786х290х270

23

НПЕх-6-1-3000

6

220/380

3286х290х270

25

НПЕх-7-1-3500

7

380

3786х290х270

28

НПЕх-8-1-4000

8

380

4286х290х270

30

НПЕх-3-3-500

3

220/380

786х290х270

29

НПЕх-6-3-1000

6

220/380

1286х290х270

35

НПЕх-9-3-1500

9

220/380

1786х290х270

47

НПЕх-12-3-2000

12

220/380

2286х290х270

55

НПЕх-15-3-2500

15

220/380

2786х290х270

64

НПЕх-18-3-3000

18

220/380

3286х290х270

75

НПЕх-21-3-3500

21

380

3786х290х270

83

НПЕх-24-3-4000

24

380

4286х290х270

92

НПЕх-6-6-500

6

220/380

786х355х340

42

НПЕх-12-6-1000

12

220/380

1286х355х340

60

НПЕх-18-6-1500

18

220/380

1786х355х340

85

НПЕх-24-6-2000

24

220/380

2286х355х340

100

НПЕх-30-6-2500

30

220/380

2786х355х340

126

НПЕх-36-6-3000

36

220/380

3286х355х340

142

НПЕх-42-6-3500

42

380

3786х355х340

160

НПЕх-48-6-4000

48

380

4286х355х340

179

НПЕх-9-9-500

9

220/380

836х520х500

70

НПЕх-18-9-1000

18

220/380

1336х520х500

97

НПЕх-27-9-1500

27

220/380

1836х520х500

124

НПЕх-36-9-2000

36

220/380

2336х520х500

151

НПЕх-45-9-2500

45

220/380

2836х520х500

182

НПЕх-54-9-3000

54

220/380

3336х520х500

215

НПЕх-63-9-3500

63

380

3836х520х500

242

НПЕх-72-9-4000

72

380

4336х520х500

273
