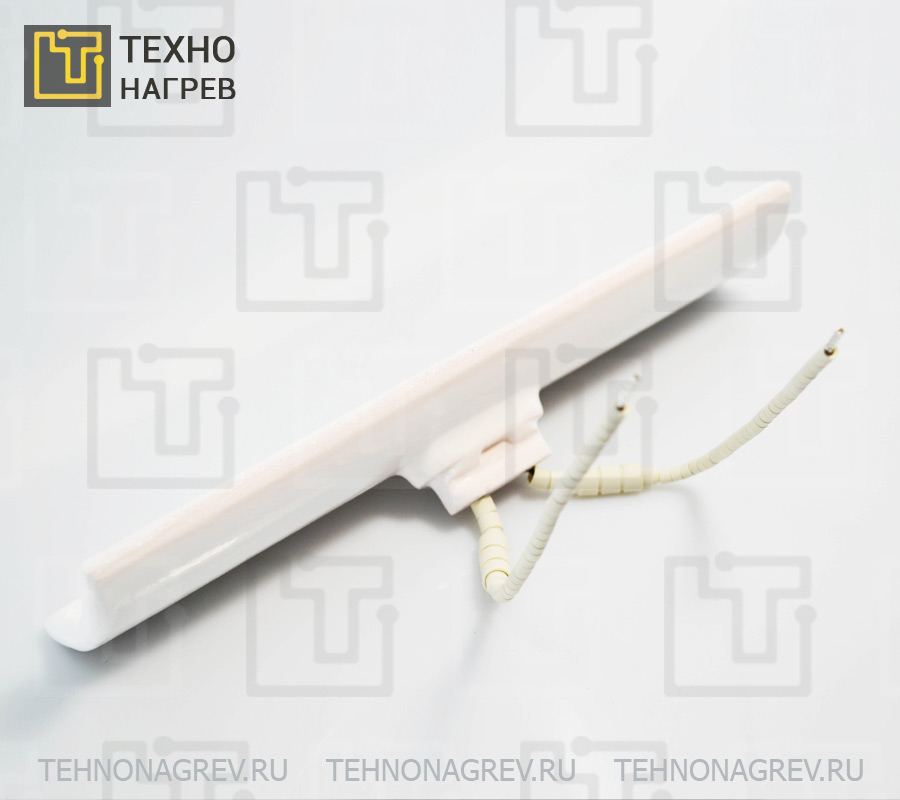

Сферические керамические инфракрасные излучатели ECS

Инфракрасные нагреватели керамические ECS применяют в большинстве типов инфракрасного оборудования: сушилках, формовочных панелях, туннельных печах и прочих.

Модели сферических излучателей

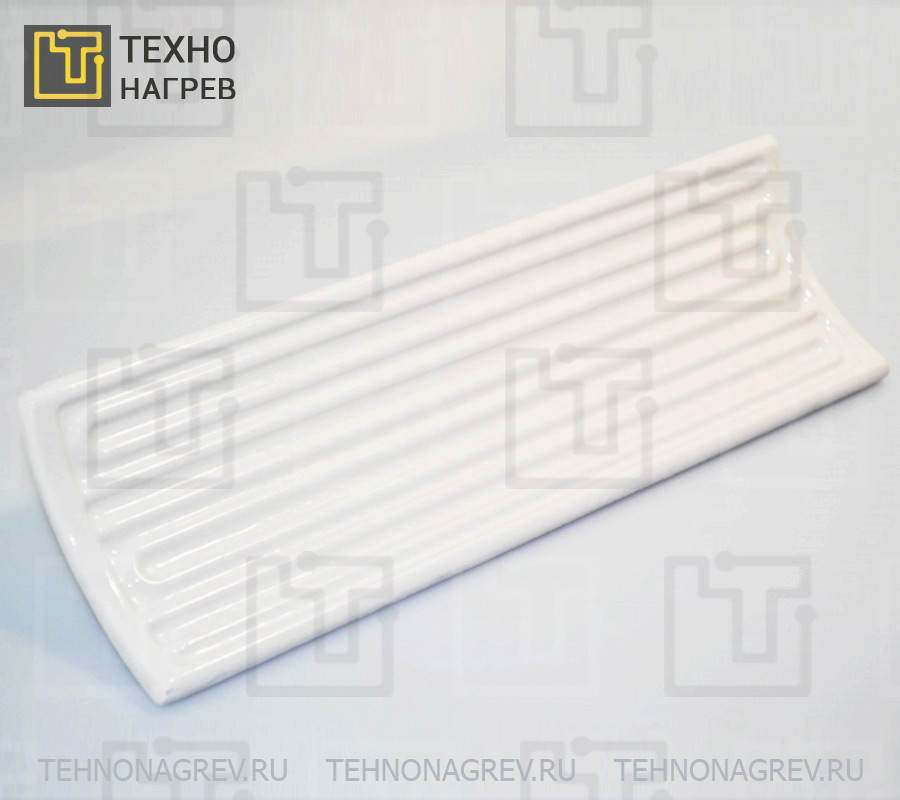

  • ECS 1 - 245 х 60 мм, 100-1000 Вт
  • ECS 2 - 122 х 60 мм, 50-500 Вт

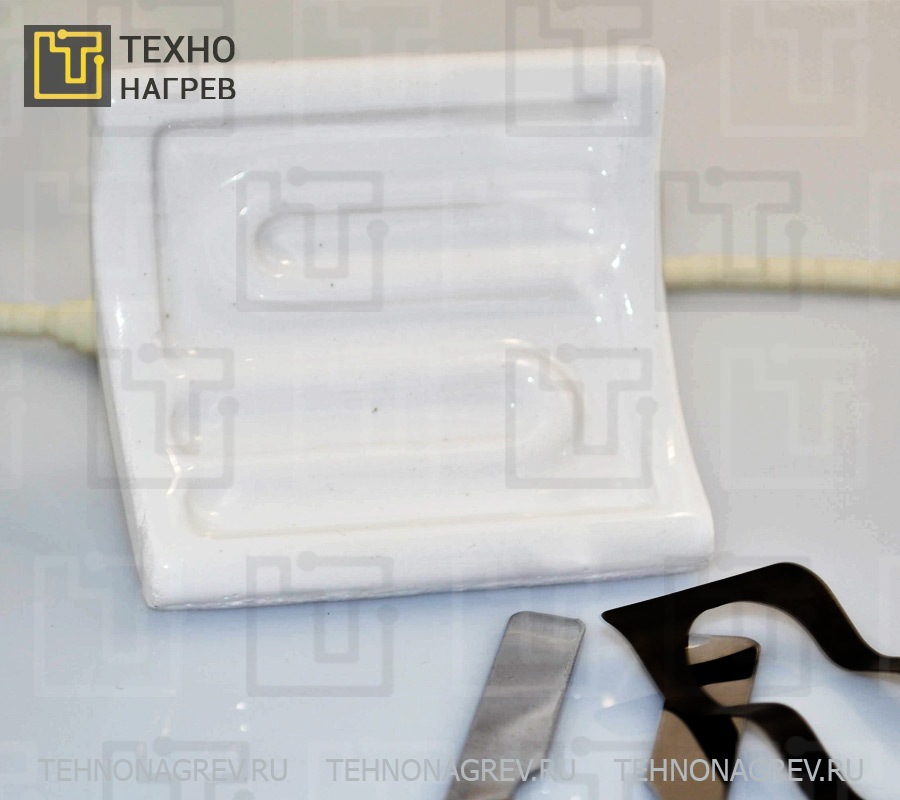

  • ECS 3 - 60 х 60 мм, 50-250 Вт
  • ECSG - 290 х 90 мм, 100-1500 Вт
Посмотреть все характеристики

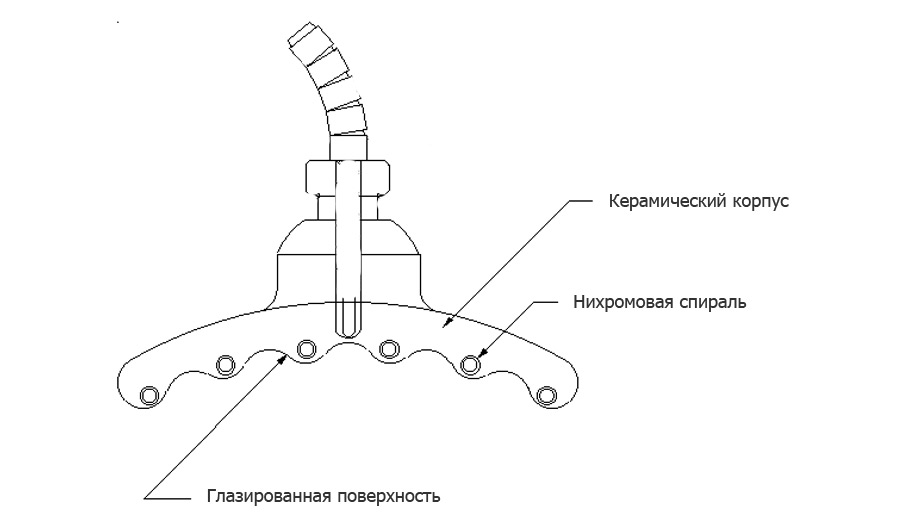

Сферические керамические инфракрасные излучатели ECS характеризуются вогнутой конструкцией. Благодаря такому типу конструкции угол рассеивания равен 75 градусов Цельсия, что позволяет увеличить площадь нагрева. Инфракрасные обогреватели типа ECS производятся с использованием огнеупорных материалов, обладающих механической стойкостью и устойчивостью к большинству агрессивных химических веществ и экстремальным изменениям температуры.

Поверхность нагревателя покрыта керамической глазурью, которая защищает его от влаги и вредных паров. Нагревательный элемент выполнен из резистивной проволоки RESCAL. При выборе инфракрасного излучателя следует учитывать, что при увеличении мощности длина волны будет уменьшаться.

Используется нагреватель данного типа, в различных промышленных областях включая термоформование, ИК сушку, инфракрасные установки и т. д. В сухих банях установлены нагреватели именно серии ECS.

При использовании излучателей со сферической поверхностью в термоформовочных машинах рекомендуется выдерживать расстояние между нагревателем и формовочным материалом от 15 до 20 см, а расстояние между отдельными нагревателями на нагревательном столе должно составлять не менее 3—5 см. Радиаторы ECS хорошо подходят для нагревательных панелей во всех процессах сушки и нагрева.

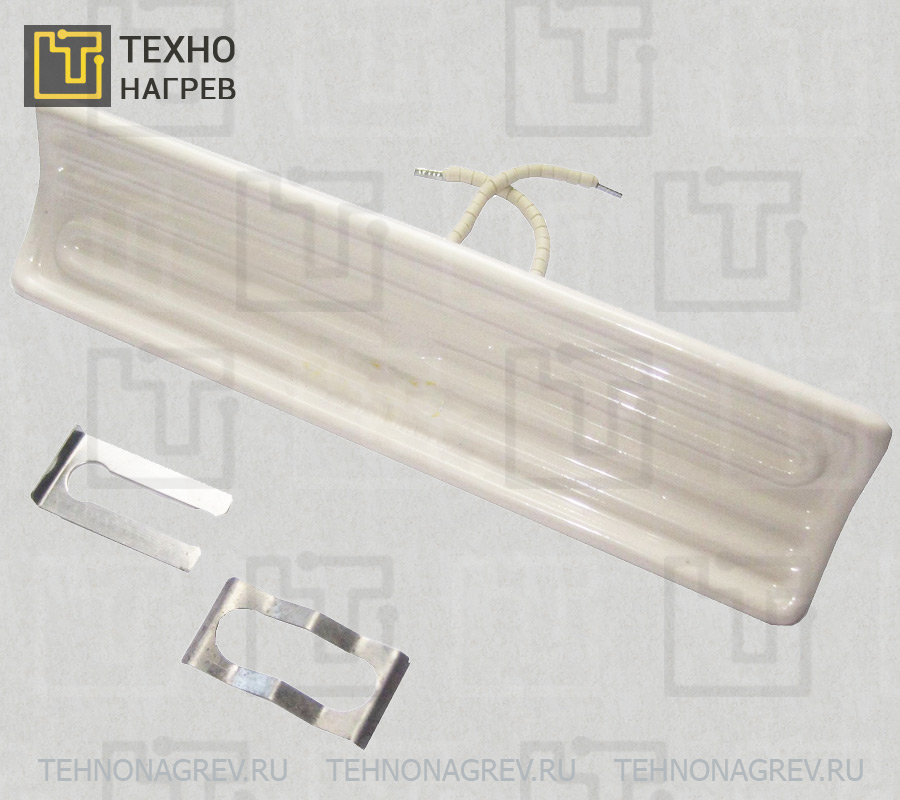

В оснастку могут входить выводы с керамической огнеупорной защитой в виде бус. Также возможно дополнительное комплектование термопарой для определения температуры.

Технические характеристики излучателей ECS:

Параметры ECS-1

Длина, мм

245

Ширина, мм

60

Напряжение питания, В

220

Температура нагрева (максимальная), °C

700

Диапазон ик волн, мкм

2,9-5,0

Мощность (максимальная), Вт

1000

Модельный ряд ECS-1


Мощность, Вт

150

250

400

500

650

1000

Средняя температура, °С

300

410

500

550

600

700

Длина волны, мкм

5,0

4,4

3,9

3,6

3,3

2,9

Параметры ECS-2

Длина, мм

122

Ширина, мм

60

Напряжение питания, В

220

Температура нагрева (максимальная), °C

700

Диапазон ик волн, мкм

2,9-5,0

Мощность (максимальная), Вт

500

Модельный ряд ECS-2


Мощность, Вт

75

125

200

250

325

500

Средняя температура, °C

300

410

500

550

600

700

Длина волны, мкм

5,0

4,4

3,9

3,6

3,3

2,9

Параметры ECS-3

Длина, мм

60

Ширина, мм

60

Напряжение питания, В

220

Температура нагрева (максимальная), °C

620

Диапазон ик волн, мкм

2,9-5,0

Мощность (максимальная), Вт

250

Модельный ряд ECS-3

Мощность, Вт

50

75

100

125

165

250

Средняя температура, °C

300

350

400

450

500

620

Длина волны, мкм

5,0

4,4

3,9

3,6

3,3

2,9

Параметры ECSG

Длина, мм

290

Ширина, мм

90

Напряжение питания, В

220

Температура нагрева (максимальная), °C

700

Диапазон ик волн, мкм

2,9-5,0

Мощность (максимальная), Вт

1500

Модельный ряд ECSG



Мощность, Вт

300

500

700

1000

1200

1500

Средняя температура, °С

300

410

500

550

600

700

Длина волны, мкм

5,0

4,4

3,9

3,6

3,3

2,9

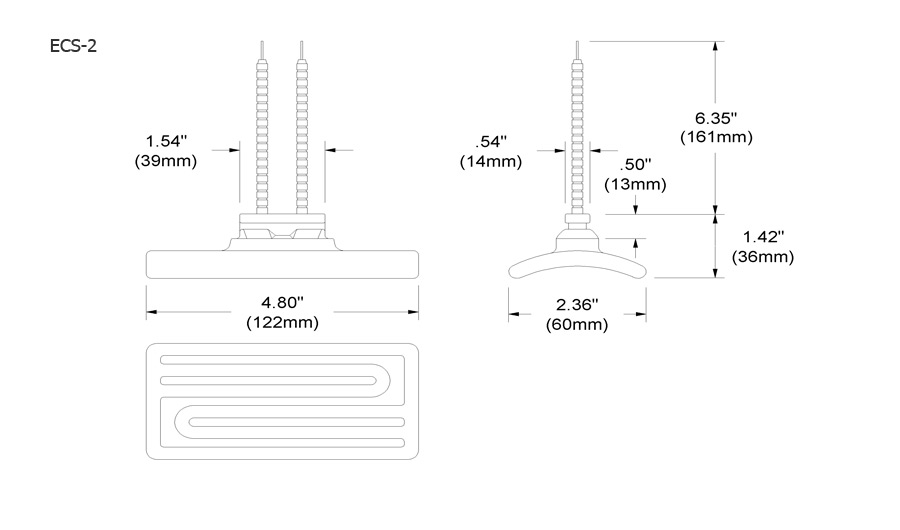

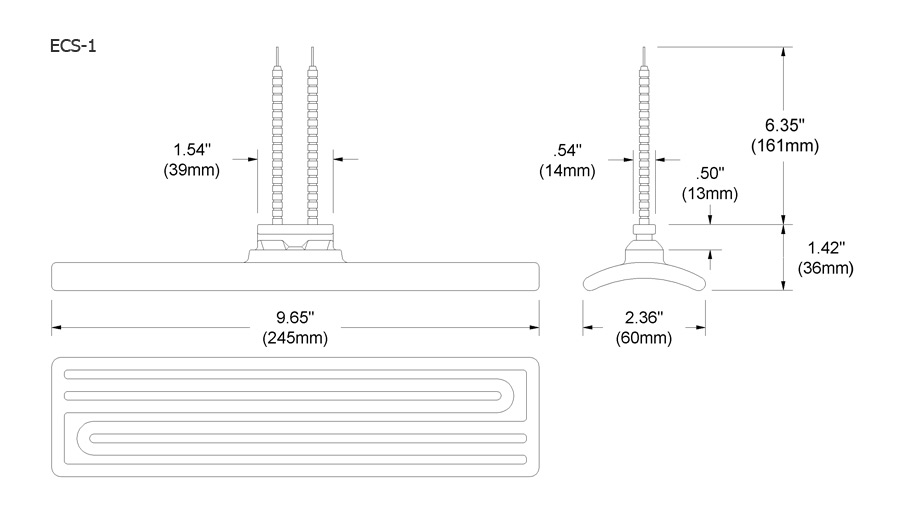

Чертеж
