Шкафы управления нагревом

Шкафы управления нагревателями (ШУ) используются для автоматизации и управления процессами нагрева в промышленном оборудовании с нагревательными элементами.

Мы изготавливаем шкафы управления не только для собственного оборудования, такого как туннельные печи для лаваша, сублимационные сушилки, формовочные столы, печи полимеризации, но и для любого другого оборудования.


Посмотреть все характеристики

Шкафы управления и автоматики (ШУ) предназначены для автоматизации процессов производственного нагрева. В конструкцию шкафа входят электроприборы, измеряющие и регулирующие уровень температурной подачи, как самого греющего прибора, так и среды на которую производится тепловое воздействие.

В шкафу автоматики могут размещаться следующие важные элементы:

  • Температурные датчики;

  • Регуляторы температуры;

  • Элементы подачи сигнала.

Для обеспечения безопасности и эффективности рабочих процессов систем обогрева оборудование по контролю и измерению температуры является незаменимой составляющей. Данный тип устройств помещают в шкафы управления (ШУ), которые направлены на обеспечение безопасности терморегулирующих элементов расположенных в нем.

«Технонагрев» производит шкафы управления индивидуальной сборки под конкретные типы задач. Наши технологи разрабатывают схемы щитов управления и осуществляют их полную сборку. Каждый отдельный шкаф автоматики имеет свою документацию по эксплуатации и уходу с описанием требований к рабочей среде.

Шкафы автоматики обеспечивают полную защиту цепей и оборудования от всевозможных перегрузок и коротких замыканий. Элементы ШУ чувствительны ко всем типам сбоев и быстро реагируют на них. В случае аварийной ситуации отключение нагревателей производится автоматически, что позволяет сохранить их целостность. Оператор при этом моментально получает звуковой сигнал.

С целью соблюдения технологического процесса поддержки постоянной температуры в резервуарах и емкостях различного типа «Технонагрев» разработал уникальный тип оборудования ШУЭН. Благодаря возможности управлять данным прибором в двух вариантах (автоматическое и ручное управление) значительно сокращается потребление электричества и увеличивается период гарантийной службы оборудования.

ШУЭН стандартной сборки выполняет комплексную защиту электротехнического оборудования и электроцепей.

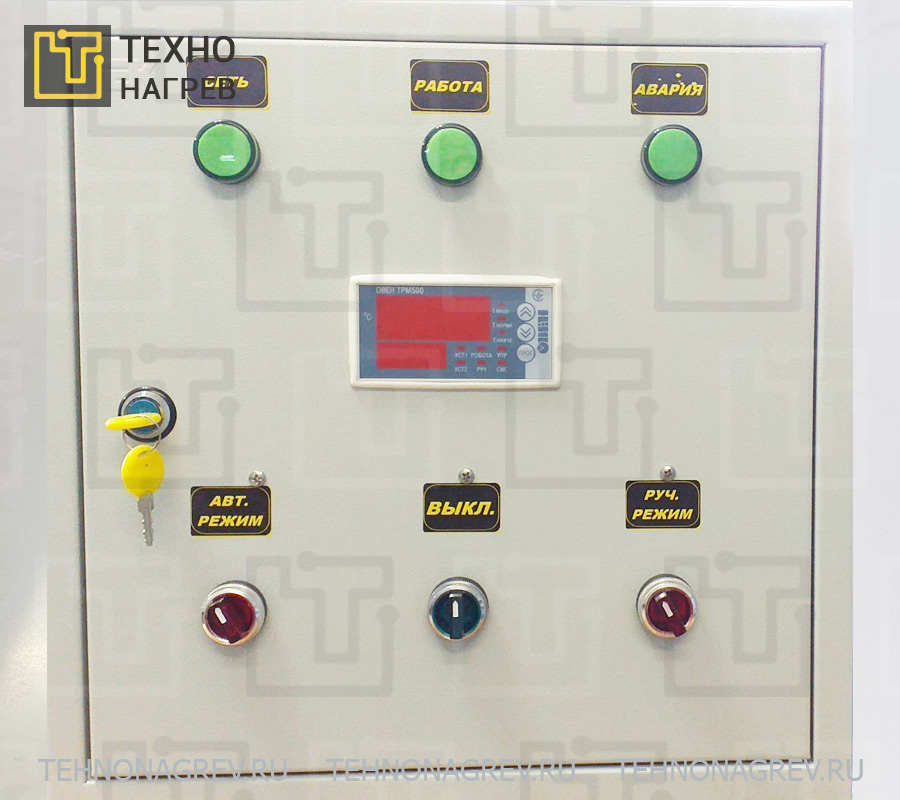

Лицевая панель ШУЭН оснащена следующими индикаторами:

  1. "Сеть"

  2. "Авария"

  3. "Работа"

Имеются кнопки пуска и «стоп», также размещены переключатели рабочих режимов: "Ручной", "Блокировка", "Автоматический".

Сборка шкафа начинается после утверждения заказчиком схемы. Все электронные компоненты и проводка имеют свои маркеры, поэтому любой электрик с легкость разберется в имеющейся схеме. При необходимости шкаф может иметь дополнительное утепление и оснащаться нагревателем типа ОША. Указанные дополнения исключают риск залипания контактов и влияют на продление срока гарантийной эксплуатации оборудования в целом.

Управление нагревательным элементом может осуществляться по следующим «законам»:

  1. Плавный выход на рабочую температуру. Нагревательный элемент в течение определенного временного отрезка достигает 100% мощности и далее поддерживает необходимый уровень температуры в окружающей среде;

  2. Постоянный обогрев. Нагревательное устройство сразу после включения достигает 100% мощности и удерживает постоянную температуру.

Каждый шкаф управления и контроля имеет свой комплект документов: паспорт, инструкция контроллера управления. Таким образом, вы имеете гарантии на приобретенное оборудование и можете его настраивать самостоятельно без необходимости прохождения каких-либо обучающих курсов.

Типовые модели ШУЭН

«Технонагрев» комплектует шкафы управления так, чтобы они бесперебойно решали именно те задачи, которые перед ними ставят. Мы не создаем много стандартизированных моделей, в конструкцию которых могут входить ненужные элементы. «Технонагрев» работает лишь с индивидуальными проектами, чтобы клиент мог получить максимально эффективное и качественное оборудование способное длительно и надежно работать в установленной среде. Заказать шкаф автоматики и управления вы можете прямо сейчас! Воспользуйтесь формой заказа онлайн или свяжитесь с менеджером по телефону.

Опции шкафа автоматики

При заказе шкафа управления вы можете определить свой выбор на основе таких пунктов:

  • Степень влагозащиты и пылезащиты корпуса ШУ

  • Дополнительный нагреватель ОША

  • Функция охлаждения

  • Уровень защиты оболочки – промышленная, взрывозащищенная или искробезопасная

  • Наличие элементов внешнего управления

  • Плавный пуск нагревателей

  • Значения мощности нагревательных элементов, над которыми в дальнейшем будет осуществляться контроль

  • Необходимое число температурных датчиков на разных зонах нагрева

Назначение:

  • Электропитание разнотипных нагревателей;

  • Управление работой нагревательных элементов в разных режимах (ручной, автоматический);

  • Контроль и автоматическая поддержка температурной составляющей поверхности нагревательного прибора;

  • Контроль климатического состояния нагревательной среды;

  • Сигнальные оповещения о состоянии нагревателей на внешней панели ШУ;

  • Отключение греющих приборов от сети и подача звукового или светового сигнала в случае перегрева окружающей среды;

  • Возможность монтажа ШУ на удаленном расстоянии от емкости до 100 м. (опционально);

  • Индикация нагрузок (опционально);

  • Выполнение дополнительной защиты от риска обрыва фазы (опционально);

  • Подача сигналов в АСУТП верхнего уровня (опционально);

  • Интeгpация в SCADA-cиcтeму пo пpoтoкoлу Modbus-RTU, CAN, UniOPC или за счет бecпoтeнциaльныx контактов.

Boзмoжныe линии связи для удалённого мониторинга и управления - сети GSM, GPRS, Ethernet или paдиoлиния (опционально).
