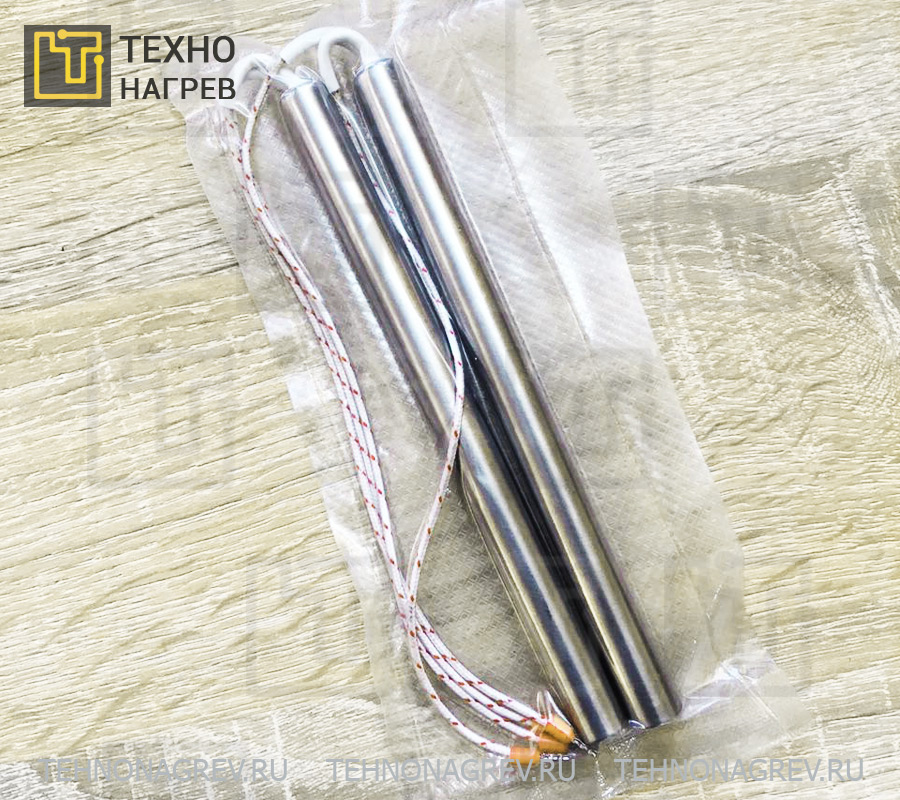

Патронные ТЭНы Технонагрев в вакуумной упаковке для транспортировки и хранения
Патронные ТЭНы Технонагрев в вакуумной упаковке для транспортировки и хранения
Пальчиковые нагреватели от производителя Технонагрев
Пальчиковые нагреватели от производителя Технонагрев

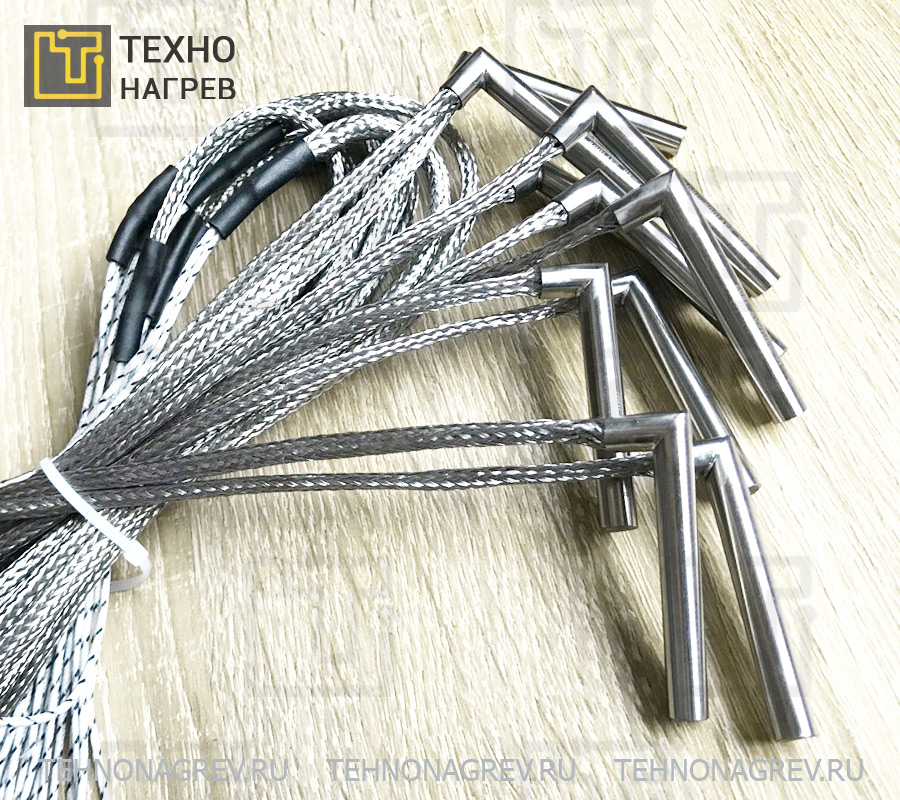

Патронные ТЭНы с угловым выводом и проводами в защитной оплетке от производителя Технонагрев
Патронные ТЭНы с угловым выводом и проводами в защитной оплетке от производителя Технонагрев

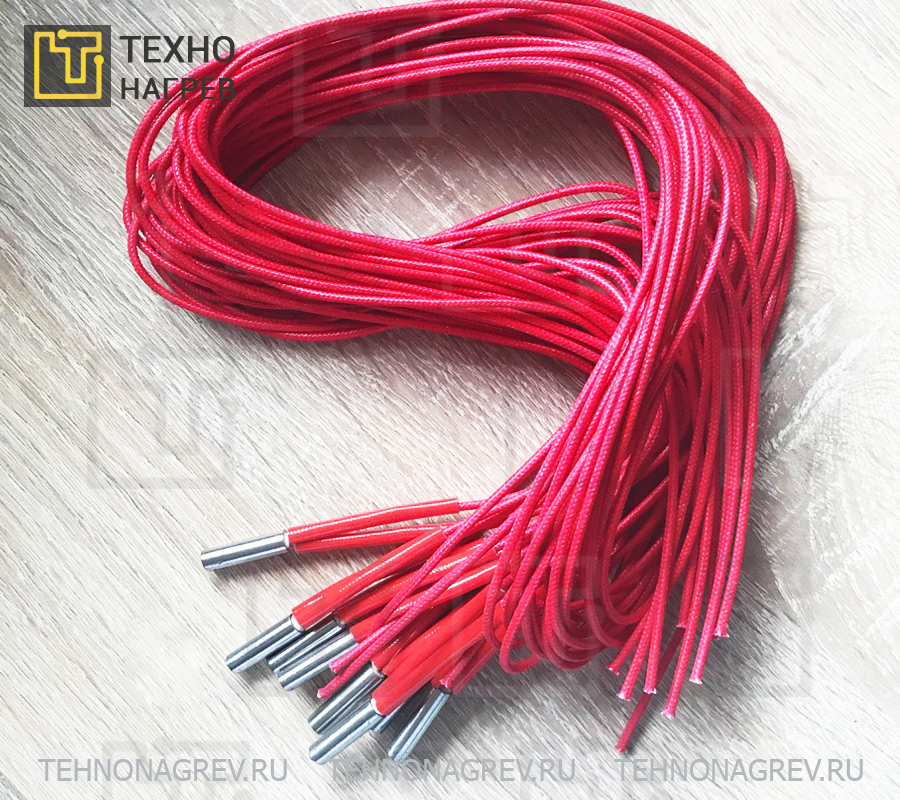

Патронные нагреватели для 3д принтера от компании Технонагрев
Патронные нагреватели для 3д принтера от компании Технонагрев

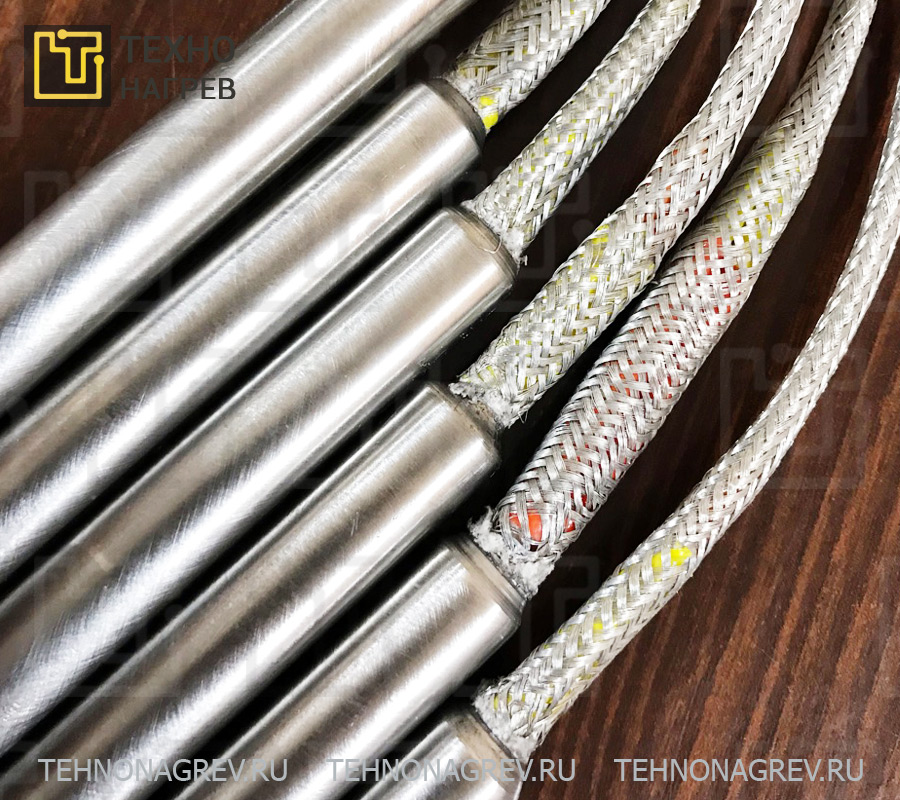

Патронные нагревательные элементы с проводами в металлической оплетке от производителя Технонагрев в России
Патронные нагревательные элементы с проводами в металлической оплетке от производителя Технонагрев в России
Патронные нагреватели под заказ от изготовителя Технонагрев
Патронные нагреватели под заказ от изготовителя Технонагрев
ТЭНы патронные от изготовителя Технонагрев в Москве
ТЭНы патронные от изготовителя Технонагрев в Москве
Патронные нагреватели в вакуумной упаковке от компании Технонагрев
Патронные нагреватели в вакуумной упаковке от компании Технонагрев

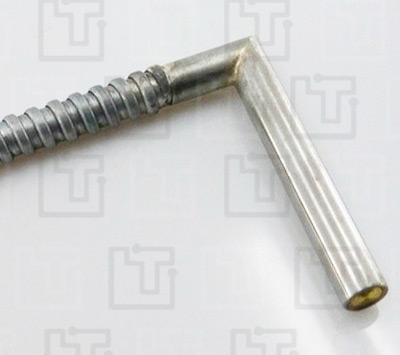

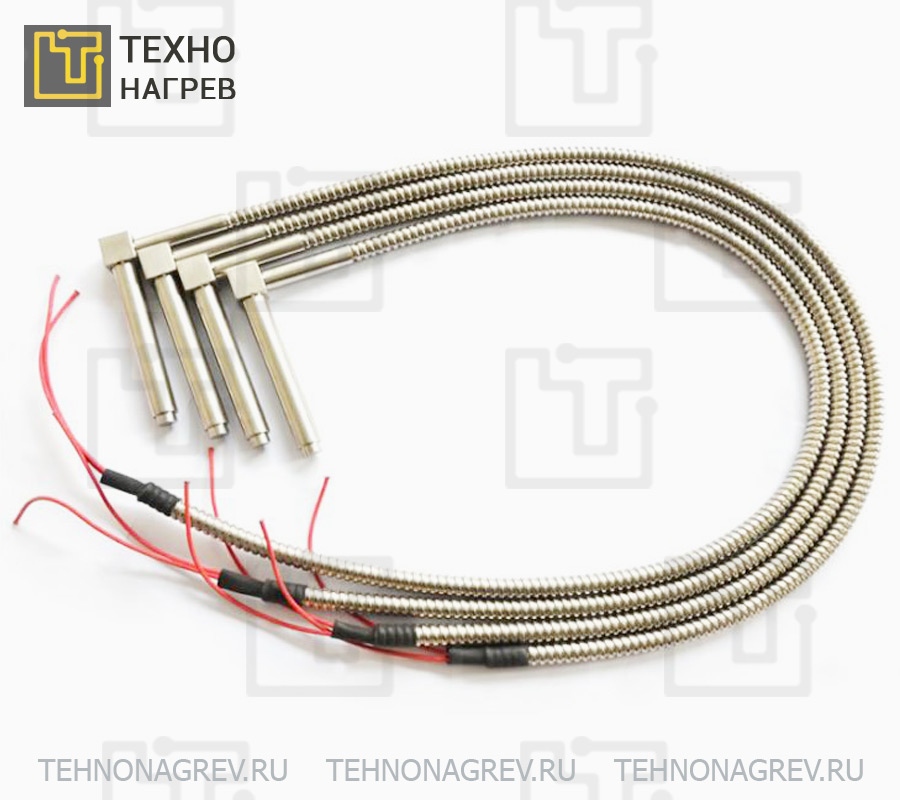

ТЭНы патронные с угловым выводом и защитой провода гофрированной трубкой от Технонагрев
ТЭНы патронные с угловым выводом и защитой провода гофрированной трубкой от Технонагрев
ТЭН патронный для приготовления кебаба от изготовителя Технонагрев
ТЭН патронный для приготовления кебаба от изготовителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Нагреватели патронного типа ТЭНП Технонагрев
Патронные ТЭНы Технонагрев в вакуумной упаковке для транспортировки и хранения
Пальчиковые нагреватели от производителя Технонагрев
Патронные ТЭНы с угловым выводом и проводами в защитной оплетке от производителя Технонагрев
Патронные нагреватели для 3д принтера от компании Технонагрев
Патронные нагревательные элементы с проводами в металлической оплетке от производителя Технонагрев в России

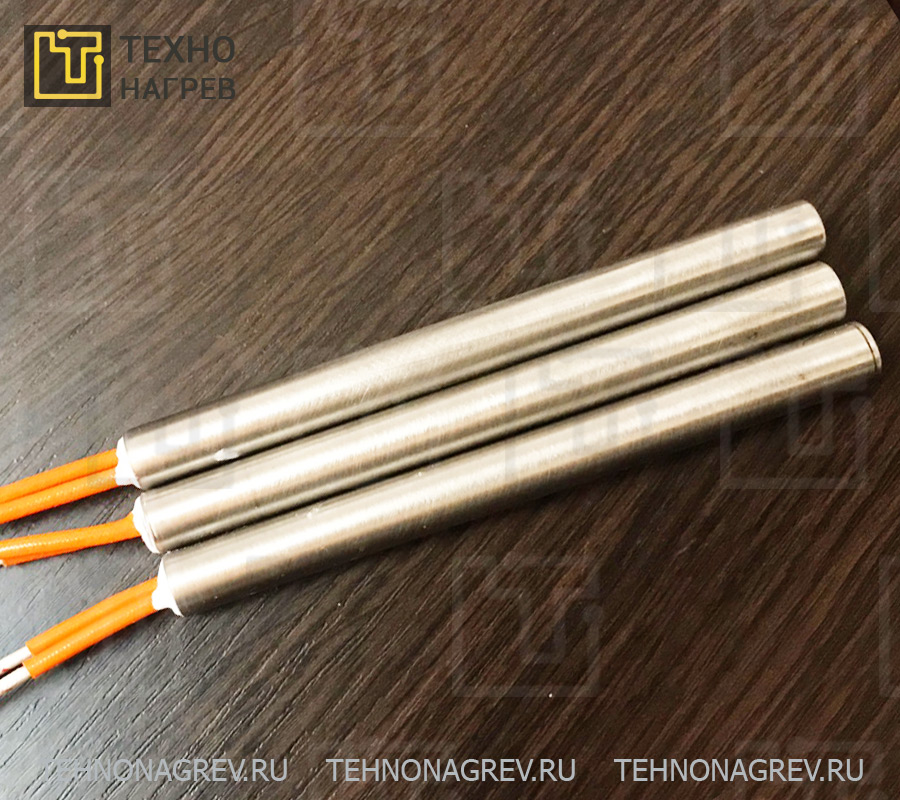

Патронные нагреватели под заказ от изготовителя Технонагрев

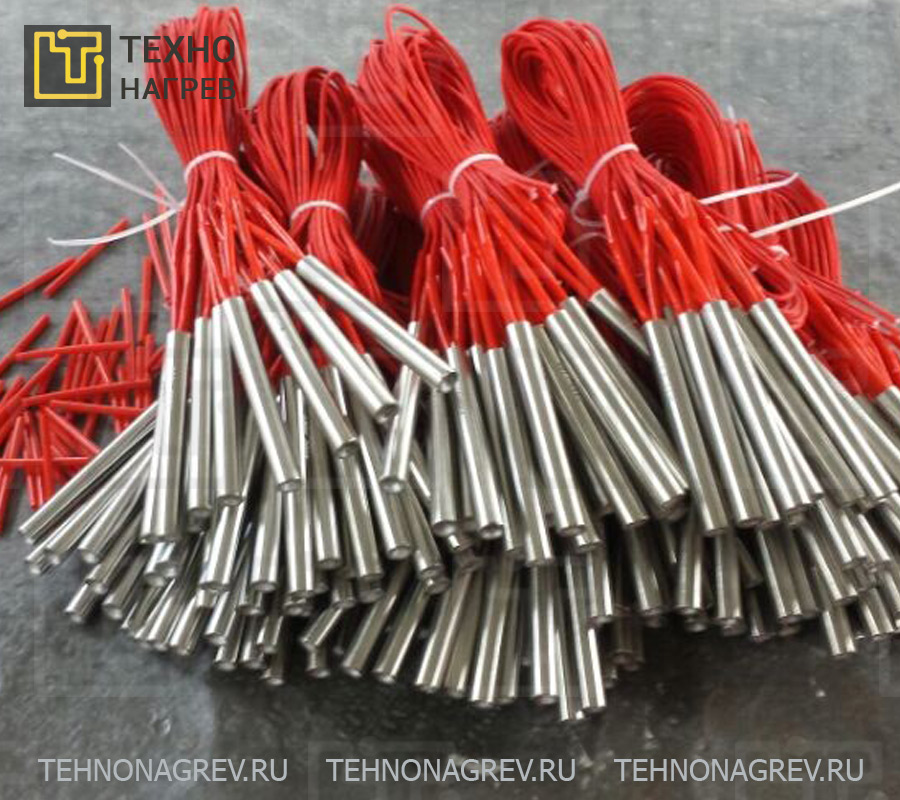

ТЭНы патронные от изготовителя Технонагрев в Москве
Патронные нагреватели в вакуумной упаковке от компании Технонагрев
ТЭНы патронные с угловым выводом и защитой провода гофрированной трубкой от Технонагрев
ТЭН патронный для приготовления кебаба от изготовителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев
Патронные нагреватели ТЭНы от производителя Технонагрев

Патронные нагреватели ТЭНы

Патронные нагреватели (патронные ТЭНы, пальчиковые нагреватели, ТЭНП) - нагреватели высокой мощности для пресс-форм, металлических пластин, экструдеров и прочего промышленного оборудования.
  • Диаметр трубки: от 3 до 50 мм
  • Длина минимальная: 5 см
  • Длина максимальная 1,2 м
  • Мощность максимальная: до 50 Вт на см2
  • Температура поверхности максимальная: до 500 °С
  • Напряжение питания: 12-400 В
Посмотреть все характеристики

Самой популярной сферой применения в промышленном оборудовании патронных пальчиковых нагревателей является нагрев металлических горячеканальных пресс-форм. Также при помощи пальчиковых нагревателей производится подогрев различных деталей оборудования, такого так термопластавтоматы и экструдеры для обработки пластика, сушильные установки, валики для тиснения, клееварочные котлы, сопла экструдеров 3д принтеров, нагрев печатающих головок, мед оборудование и прочее.

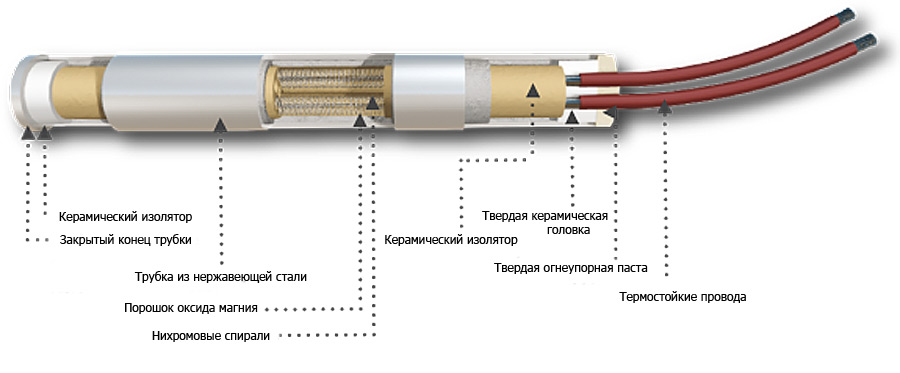

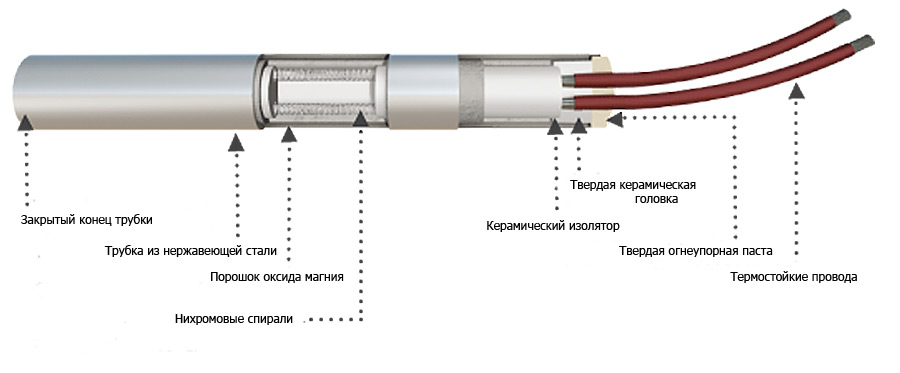

Конструкция нагревательных элементов ТЭНП

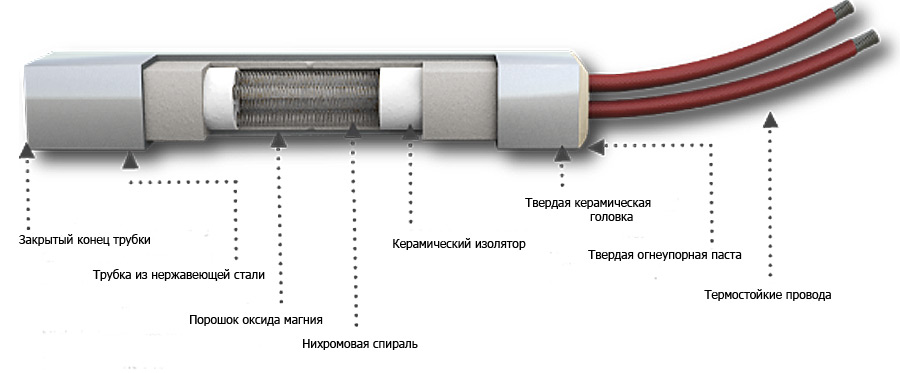

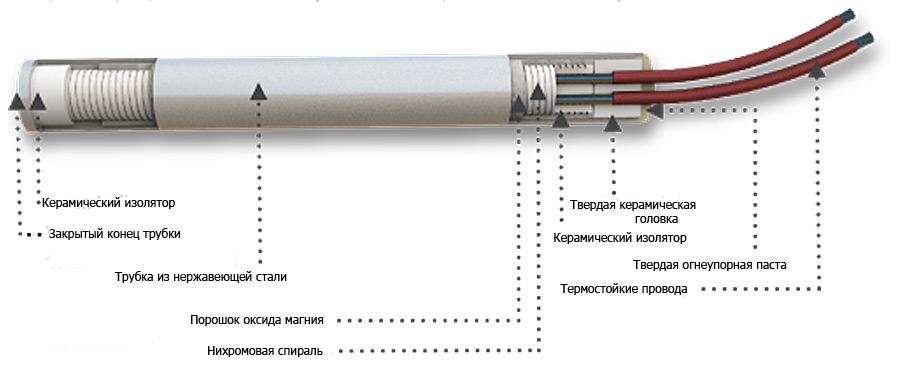

Для изготовления патронного нагревателя мы используем такие комплектующие материалы: нихромовая проволока, стальные трубки из высококачественной нержавеющей стали, стеатитовые сердечники для изоляции спирали, оксид магния в виде порошка, керамические изоляционные втулки и термостойкие провода. Нихромовая спираль в зависимости от техзадания может навиваться для патронного ТЭНа по нескольким технологиям: несколько спиралей помещается в специальные пазы на изоляторах (рисунок 1, 2) или навивка может производиться по наружной части сердечника (рисунок 3). Сердечник со спиралью помещается в металлическую закрытую с одной стороны трубку и засыпается диэлектриком в форме порошка (оксид магния). На другом конце размещаются выводы электропитания с герметизацией при помощи специальной твердой огнеупорной пасты.


Конструкция патронного нагревателя Технонагрев

Рисунок 1

Конструкция патронного нагревателя Технонагрев

Рисунок 2

Конструкция патронного нагревателя Технонагрев

Рисунок 3

Конструкция патронного нагревателя Технонагрев

Рисунок 4

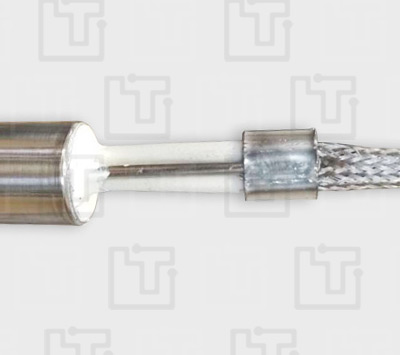

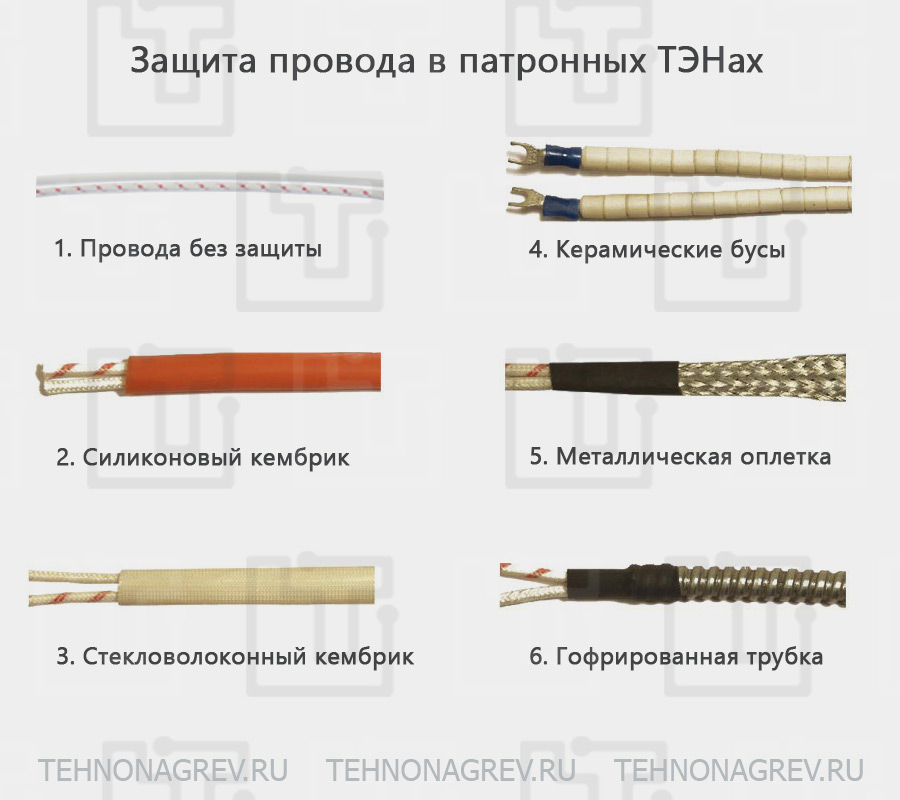

Вариант вывода электропитания, как и способа защиты для термостойкого провода можно выбрать из перечня размещенных в блоке с типами подключения вариантов, или же мы можем изготовить нетипичный нагреватель с другим типом вывода. Патронный нагреватель может быть изготовлен со встроенной термопарой.

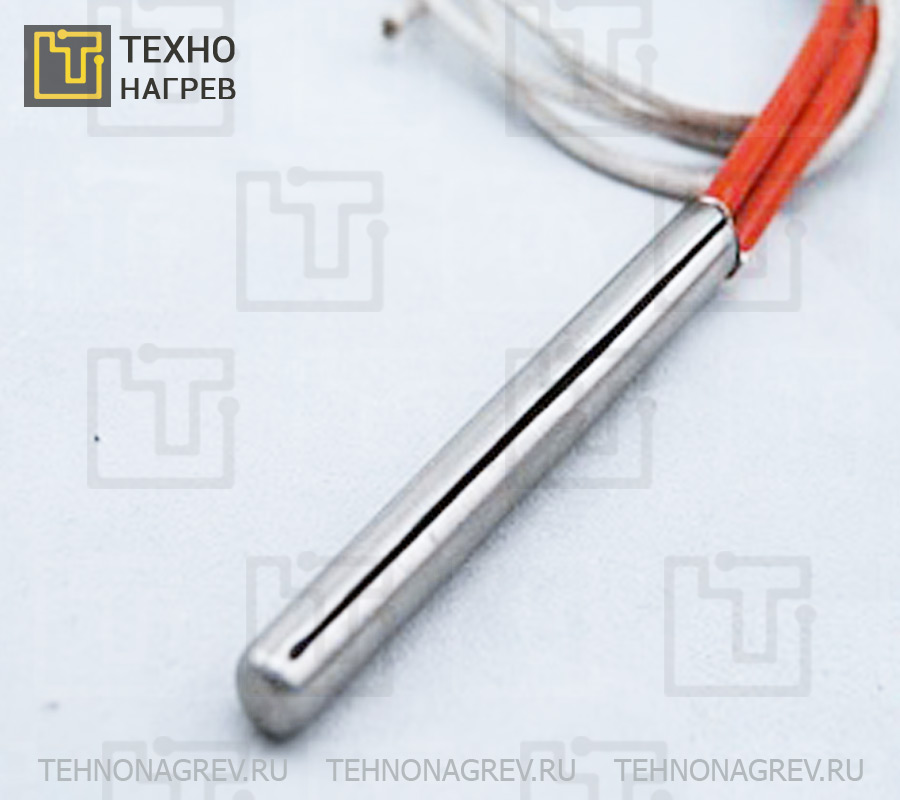

Также компания Технонагрев производит такие типы патронных нагревателей, как раздвоенные патронные ТЭНы, и ТЭНП с квадратной формой трубки.

Установка патронных ТЭНов

Патронные нагреватели относятся к контактной группе электронагревателей, они должны размещаться на оборудовании с максимальным контактом с поверхностью. Для этого поверхность ТЭНа подвергается шлифовке до получения зеркально-гладкой поверхности, а отверстия на оборудовании высверливаются строго подходящего диаметра. Зазор диаметра должен быть минимальным. Воздушные зазоры на оборудовании приводят к перегреву частей нагревателя и перегоранию греющей спирали.

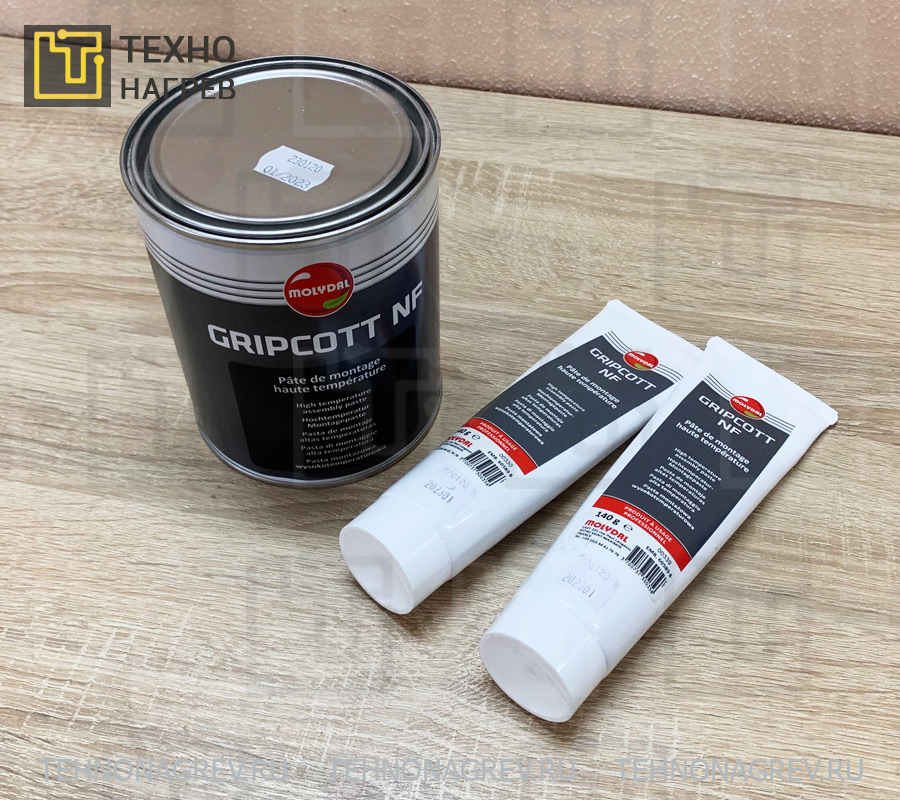

Для максимально плотного контакта нагревателя с отверстиями нужно использовать при установке термостойкую высокотемпературную монтажную пасту.

Купить патронные ТЭНы от производителя Технонагрев в России вы можете по предзаказу через форму на сайте или просто по звонку нам в офис в Москве, мы предоставим вам полную консультацию по пальчиковым нагревателям и поможем с расчетами параметров и подбором нужного типа патронных ТЭНов.

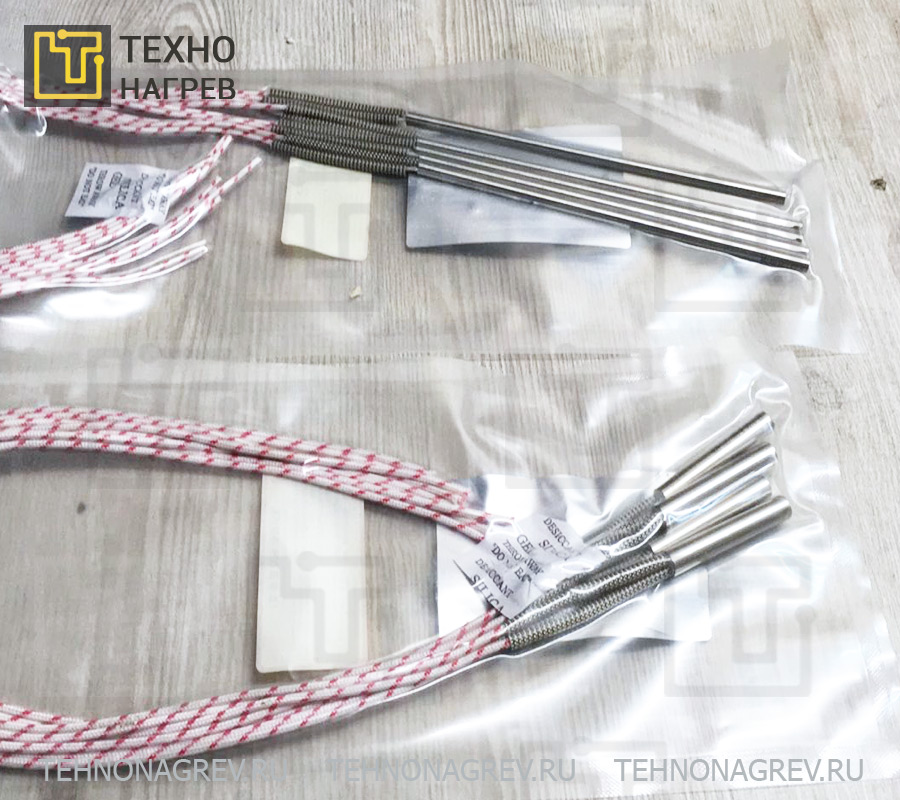

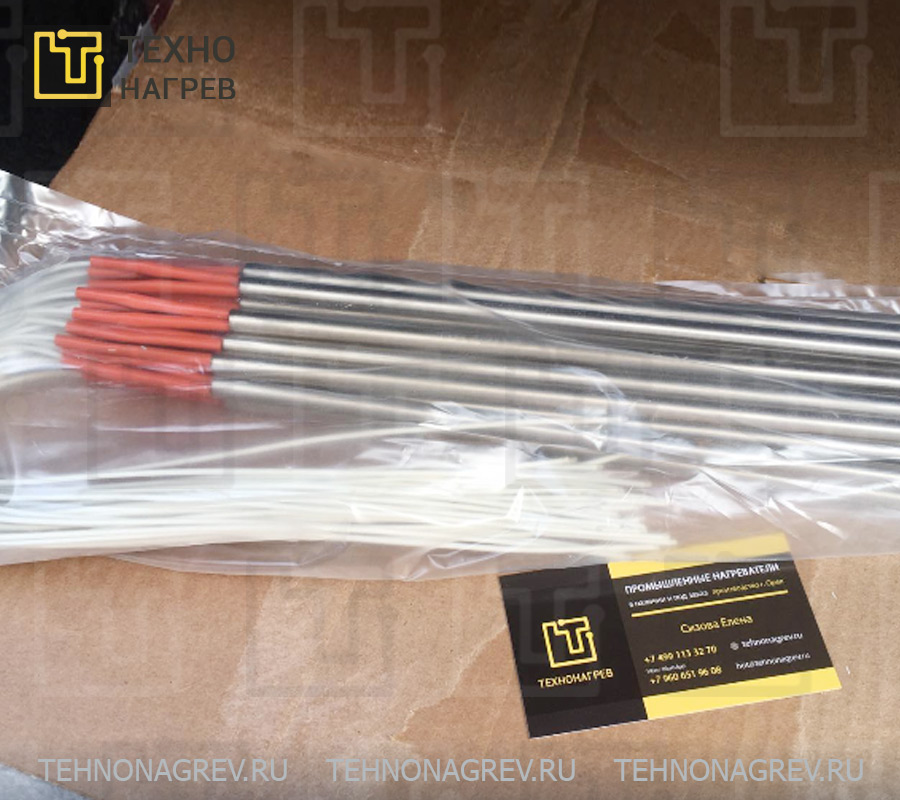

Доставка нагревателей осуществляется по всей России при помощи транспортных перевозчиков. Компания Технонагрев заботится о качестве своих нагревателей поэтому мы не только используем максимально качественные комплектующие, но и сразу после тестирования упаковываем патронные ТЭНы в вакуумную упаковку, которая предотвращает поломку нагревателей из-за поглощения влаги периклазом. Компания Технонагрев - гарантия качественного нагрева!

Технические характеристики

  • Диаметр трубки: от 3 до 50 мм
  • Длина минимальная: 5 см
  • Длина максимальная 1,2 м
  • Мощность максимальная: до 50 Вт на см2
  • Температура поверхности максимальная: до 500 °С
  • Напряжение питания: 12-400 В

Чертеж

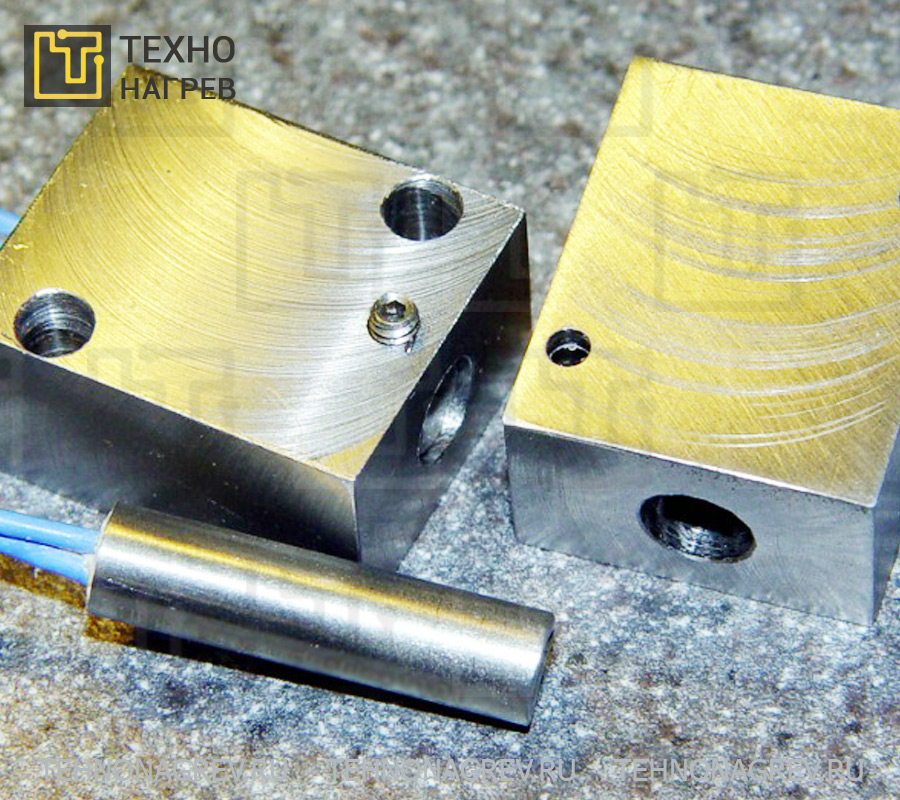

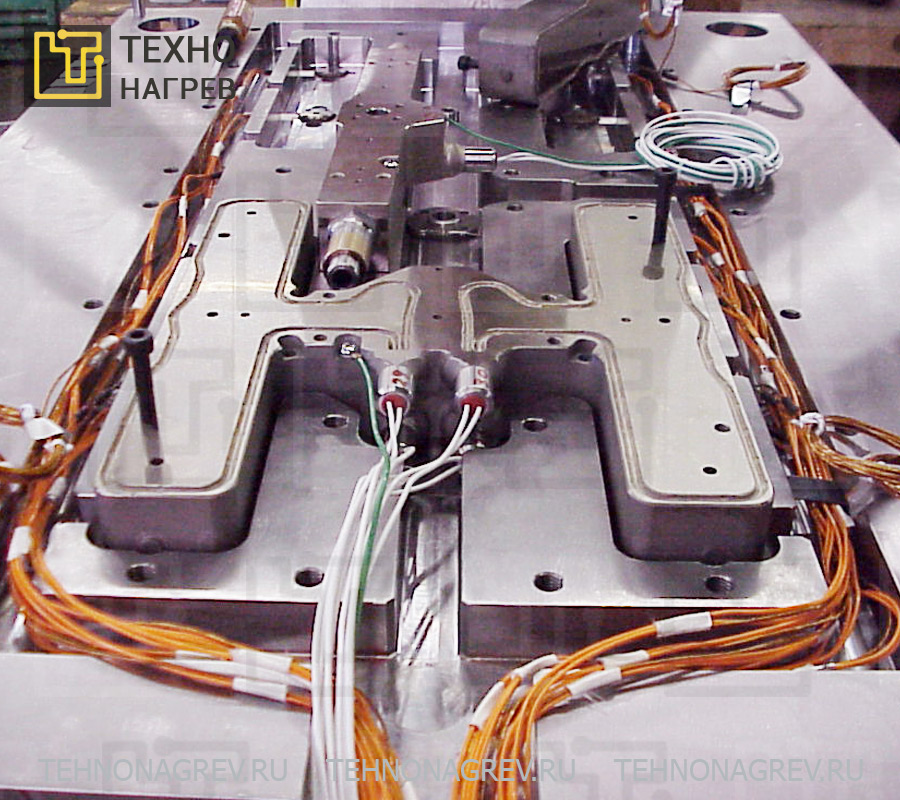

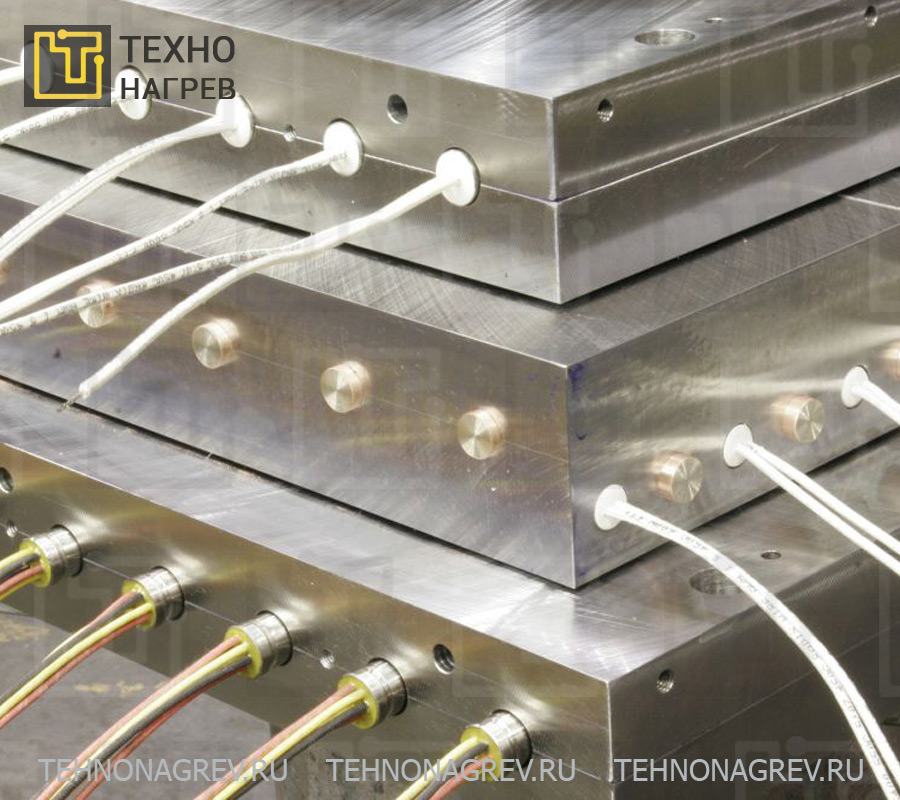

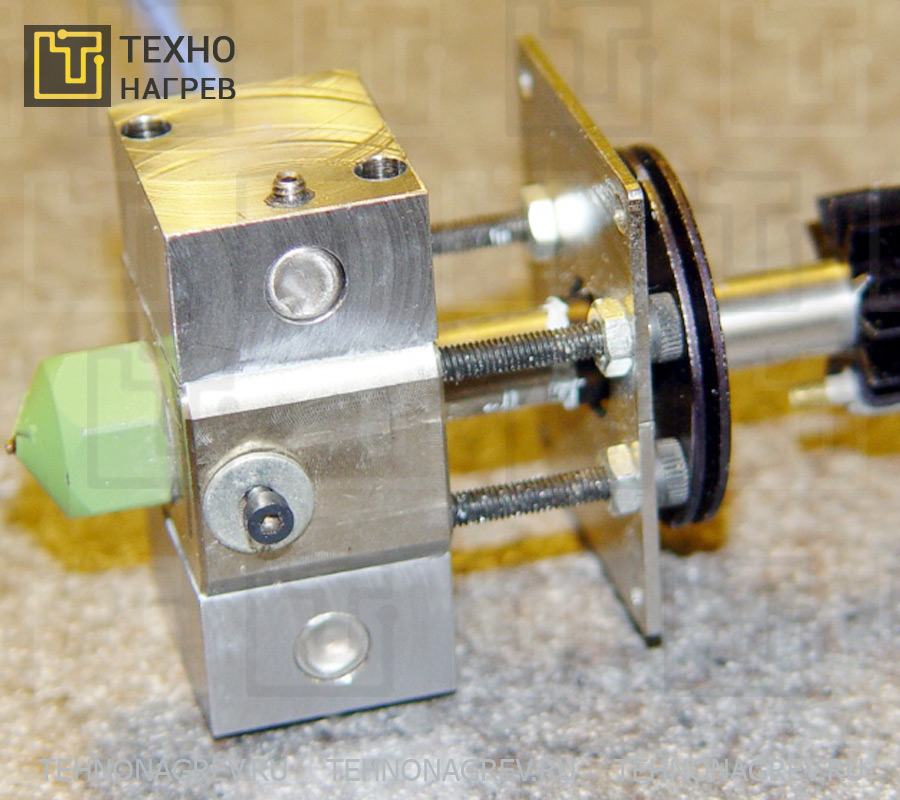

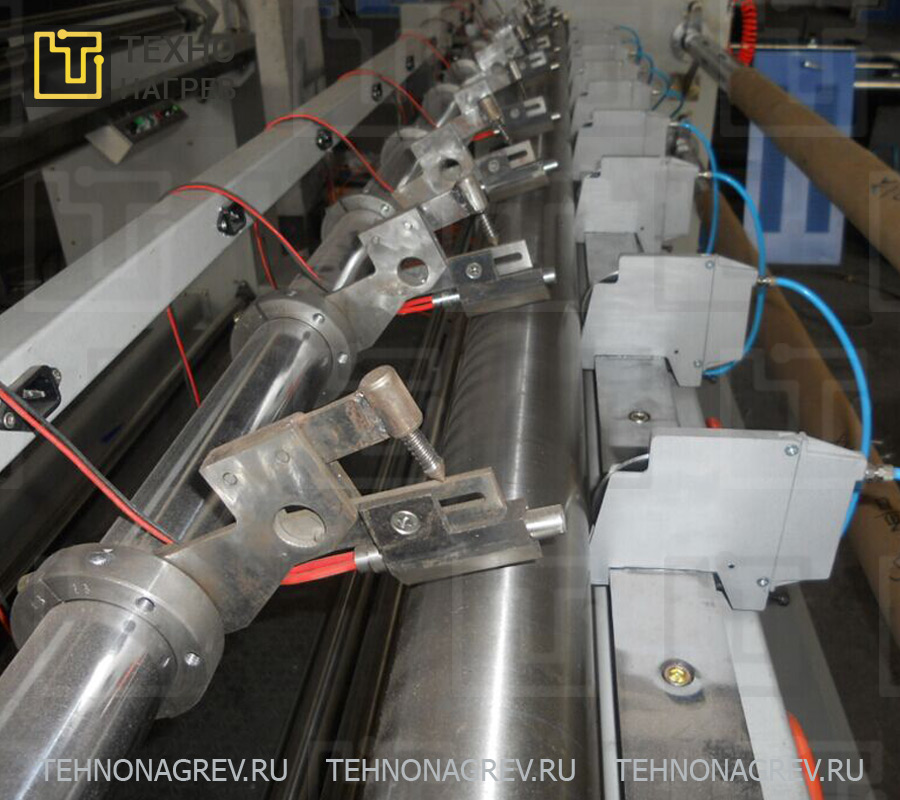

Примеры применения патронных нагревателей

Самой популярной сферой применения в промышленном оборудовании патронных пальчиковых нагревателей является нагрев металлических горячеканальных пресс-форм. Также при помощи пальчиковых нагревателей производится подогрев различных деталей оборудования, такого так термопластавтоматы и экструдеры для обработки пластика, сушильные установки, валики для тиснения, клееварочные котлы, сопла экструдеров 3д принтеров, нагрев печатающих головок, мед оборудование и прочее.
