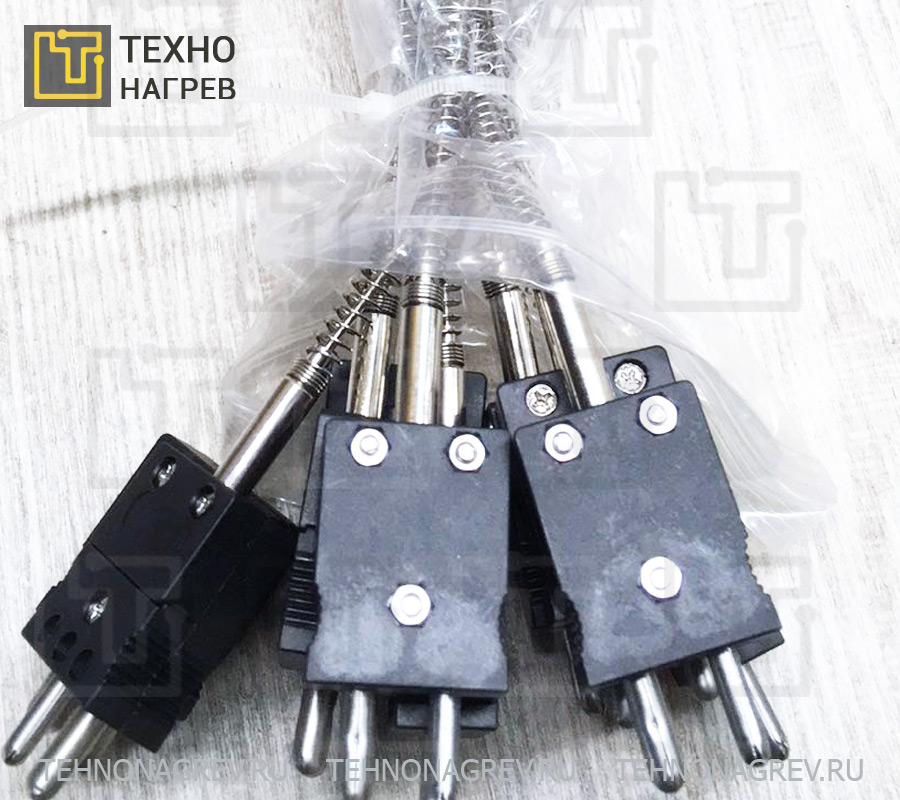

Термопары с разъемами от Технонагрев
Термопары с разъемами от Технонагрев
Термопары с разъемами от Технонагрев
Термопары с разъемами от Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары типа К, J от производителя Технонагрев
Термопары с разъемами от Технонагрев
Термопары с разъемами от Технонагрев
Термопары типа К, J от производителя Технонагрев

Термопары типа К, J

Термопара - тип современных термодатчиков, основанный на разнице потенциалов на концах проводников из различных пар металлов. Изготавливаются под заказ или можно выбрать из стандартных форм и размеров со склада.

Тип термопары: ТХА (тип К) или ТЖК (тип J)
Форма: смотрите таблицу с типовыми формами термопар
Посмотреть все характеристики

Контроль над температурными показателями в нагревательных системах безусловно является очень важным фактором. Вор многих типах оборудования при производственных процессах следует максимально точно регулировать температуру нагревательных элементов и нагреваемой среды. В данное время наиболее удобным типом измерения температуры на электрооборудовании является термопара.

Термопара состоит из пары металлических проводников, наиболее популярными являются пары металлов железо константан (термопара типа J) и хромель алюмель (термопара типа К). Данные типы металлов дают устойчивую разницу потенциалов при помещении спаянного конца в среду с определенной температурой (термоэлектрический эффект Зеебека) и в то же время являются относительно дешевыми.

В компании Технонагрев вы можете заказать изготовление термопары с формой из размещенного ниже списка моделей, размеры элементов изготавливаются под заказ. Также у нас на складе имеется большое количество наиболее популярных форм и размеров термопар, уточнить наличие и стоимость вы можете по телефону или через форму обратной связи прямо на сайте.

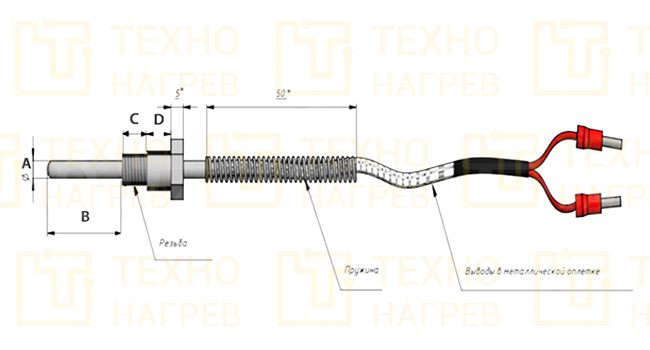

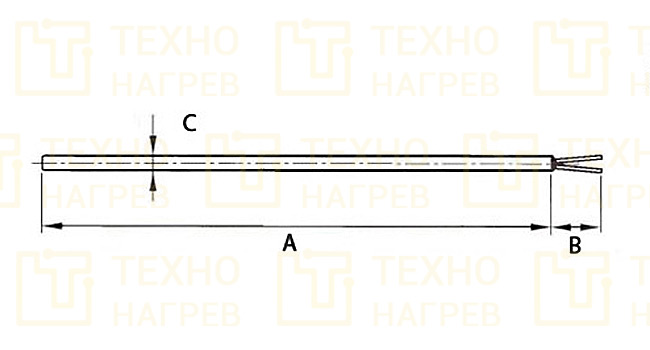

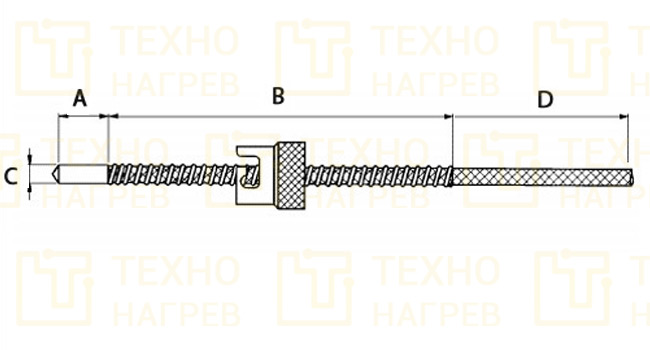

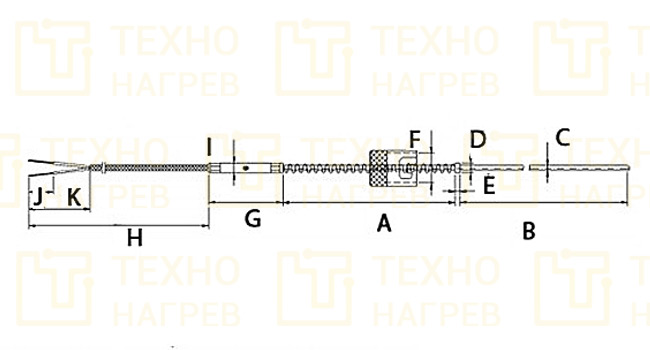

Типовые формы термопар

001. Термопара общего использования. Крепление байонетом, гаечным захватом
002. Датчик, который можно многократно изгибать. Радиус изгиба 10 мм (мин). В защитном исполнении
003. Термопара цилиндрическая
004. Термопара цилиндрическая с отводом прямоугольной формы
005. Датчик с конической втулкой, прижимной гайкой и пружиной сопротивления
006. Термопара с цилиндрической втулкой с соеденительным хомутом

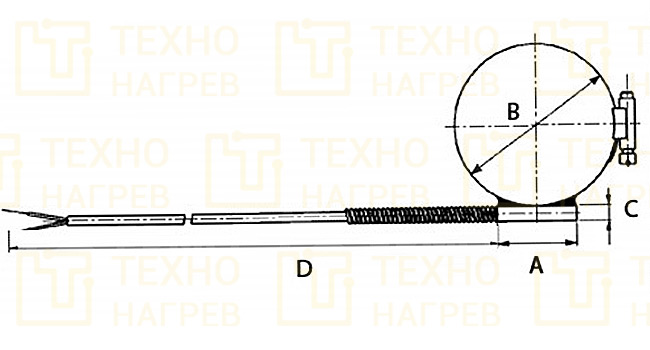

007. Термопара с соединительным хомутом крепление по окружности
008. Датчик с втулкой цилиндрической
008_2. Несколько вариантов исполнения датчика
009. Термопара с соединительным хомутом. Крепление по окружности
010. Датчик со вставным цилиндрическим корпусом. Прямоугольный отвод. Удерживающий штифт
011. Термопара с уменьшенным цилиндрическим корпусом и прямоугольным отводом
012. Термопара с уменьшенным цилиндрическим корпусом и прямоугольным отводом. Опорная пружина
013. Датчик цилиндрического корпуса с прямоугольным отводом. Винтовой стопор
014. Термопара плоская с креплением по центру
015. Термопара плоская с крепежным уголком (прижимом), со штифтом для винта
016. Термопара со вставным цилиндрическим корпусом. Удерживающий штифт для крепления пружины
017. Датчик с цилиндрическим корпусом
018. Датчик с цилиндрическим корпусом. Прямоугольный отвод
019. Датчик с уменьшенным цилиндрическим корпусом. Без винтового соединения и защитной оплетки
020. Цилиндрическая термопара с открытым наконечником. Изолированная, сферическая, керамическая, байонитовая и пружинная головка.
021. Термопара с цилиндрическим захватом. Прижимная пружина.
022. Датчик с прижимом
023. Термопара с осевым латунным прижимом
024. Термопара с латунным прижимом
025. Термопара петлевидная кольцевая
026. Датчик цилиндрический из нержавеющей стали
027. Датчик цилиндрический с прямоугольным отводом
028. Датчик цилиндрический с винтовым прижимом
029. Термопара с плоским дном. Усиленная конструкция
030. Термопара
031. Термопара цилиндрическая с плоским дном. Прижимная пружина
032. Термопара цилиндрическая с плоским дном. Прижимная пружина. Усиленная конструкция
033. Термопара цилиндрическая с прямоугольным отводом
034. Термопара с байонитным креплением
035. Термопара
036. Термопара
037. Термопара. Мини разъем
038. Термопара. Стандарт разъем
039. Термопара
040. Термопара
041. Термопара
042. Термопара. Гильза, штифт
042_2. Термопара. Гильза, штифт
043. Термопара с изоляционной колбой
044. Термопара с изоляционной колбой
045. Термопара с изоляционной колбой
046. Термопара с изоляционной колбой
047. Термопара с изоляционной колбой
048. Термопара с изоляционной колбой

Технические характеристики

Термопара тип J (ТЖК)

  • Материал: железо – константан

  • Температурный диапазон – от 0 до 700° C

  • Кратковременная температура – от -200 до 800° C

  • Чувствительность – около 50 мкВ / ° С.

Термопара тип K (ТХА)

  • Материал: хромель -  алюмель

  • Температурный диапазон – от 0 до 1000° C

  • Кратковременная температура – от -200 до 1200° C

  • Чувствительность – около 41 мкВ / ° С.
