Взрывозащищенные врезные ТЭНы для емкостей и резервуаров фланцевые

ТЭНы для емкостей фланцевые часто применяются в промышленности для нагрева нефтепродуктов, воды или химических растворов.

Такой нагреватель представляет собой несколько больших трубчатых нагревателей, которые сгруппированы на общем фланце. Основные преимущества фланцевых нагревателей для нефтепродуктов – доступная стоимость и прямая передача тепла.

  • Максимальная мощность на ед. поверхности: до 45 Вт/см²
  • Максимальная температура нагревателя: 850 °С
  • Материал изготовления трубок ТЭНов: сталь, нержавеющая сталь, титан, инконель, медь
Посмотреть все характеристики

В нефтеперерабатывающей и нефтедобывающей промышленности фланцевые ТЭНы для резервуаров являются наиболее популярным типом нагревателей. Фланцевые врезные нагреватели легко заменяются и устанавливаются, просты в обращении и обслуживании. Преимущественно данные нагревательные элементы используются при предварительном нагреве жидкостей, масла, воды, при сливе и очистке резервуаров и подогреве емкостей с жидкостями.

Материал трубок ТЭНов

В зависимости от того, какую среду нужно нагреть, используется та или иная оболочка для ТЭНов. Врезные нагреватели от изготовителя Технонагрев могут производиться из различных материалов, таких как темная углеродистая сталь, нержавейка, инконель или титан.

Для масла (смазочное, тяжелое или легкое), парафина, газа или неагрессивных или малоагрессивных растворов можно использовать трубчатые фланцевые нагреватели из обычной стали. Такой вариант металла для трубок ТЭНа также популярен при нагреве воды, мыльного раствора.

Нержавейка более стойкая к среде, поэтому она может использоваться для фланцевых врезных нагревателей нагрева коррозионных или умеренно агрессивных растворов. Также в пищевой отрасли всегда используют ТЭНы из нержавейки, чтобы соблюсти все необходимые санитарные нормы.

Если же нужно нагревать очень агрессивные растворы или морскую воду, требуется использовать нагревательные элементы из редких сплавов – титана или инконеля. Такие сплавы позволят оболочке нагревателя не повредиться от контакта с жидкостью.

Конструкция врезного взрывозащищенного ТЭНа

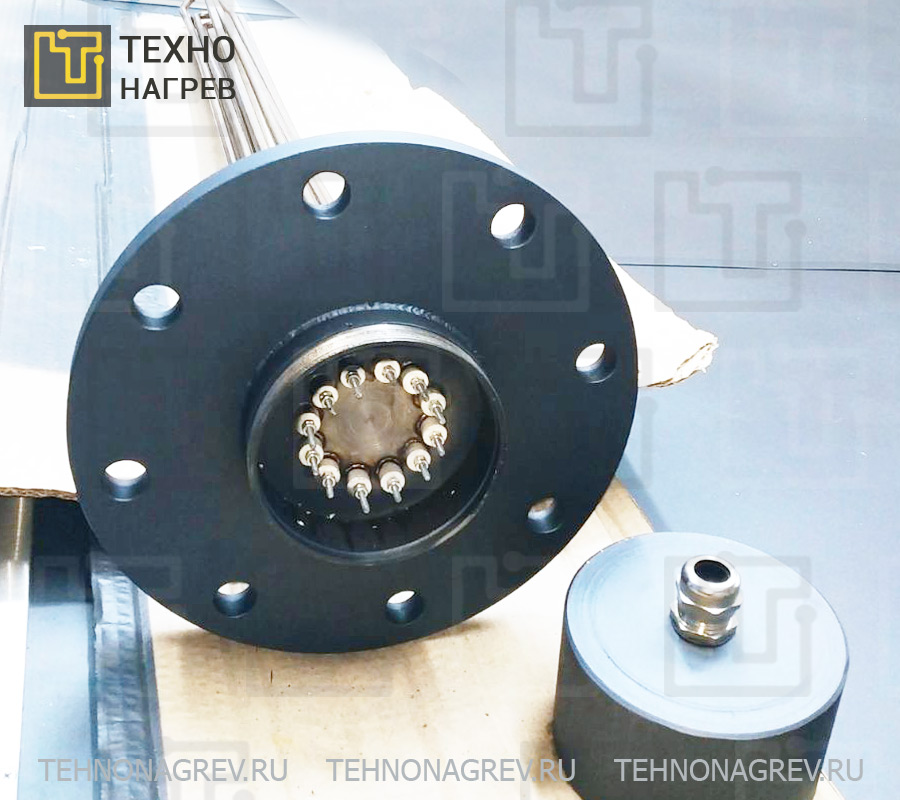

Трубки ТЭНа состоят из металлической оболочки, в которую вставляется предварительно закрученная в спираль нихромовая греющая проволока, выделяющая тепло при прохождении через нее электрического тока. Спираль изолируется сыпучим диэлектриком и трубки нагревателя закрываются с обеих сторон изоляционными втулками и выводится штифт для подключения питания. ТЭНы изгибаются и привариваются на общем фланце, образуя плотный блок с большой поверхностью нагрева. Электрические соединения размещаются в монтажном блоке на фланце в клеммной коробке с классом защиты IP67. Взрывозащищенное исполнение предполагает защиту элементов питания (кабельных вводов) от окружающей среды.

Мы предлагаем врезные фланцевые нагреватели различной мощности, напряжения, температурного диапазона, материалов оболочки и т. д.


Монтаж врезных нагревателей на емкости




Купить врезные фланцевые нагреватели резервуаров взрывозащищенные от производителя Технонагрев вы можете прямо у нас на сайте, заполнив форму заказа. Мы изготавливаем нагреватели под заказ по индивидуальным проектам. Просто звоните нам по телефону или заполняйте форму заявки и мы проконсультируем вас и произведем расчет всех необходимых параметров для эффективной работы нагревателя.

Характеристики

Технические характеристики

  • Диаметр ТЭНа в нагревателе: 6, 8, 10, 12, 13, 16 мм
  • Развернутая длина ТЭН в нагревателе: от 20 до 6000 мм
  • Максимальная поверхностная мощность: до 45 Вт/см²
  • Максимальная температура на оболочке: 850 °С
  • Напряжение питания: до 1000 В
  • Материал изготовления ТЭНов: сталь, нержавеющая сталь, титан, инконель, медь
  • Материал изготовления фланцев: сталь, нержавеющая сталь
  • Способ крепеления нагревателей к фланцу: TIG сварка, пайка
  • Рабочее давление: до 20 МПа

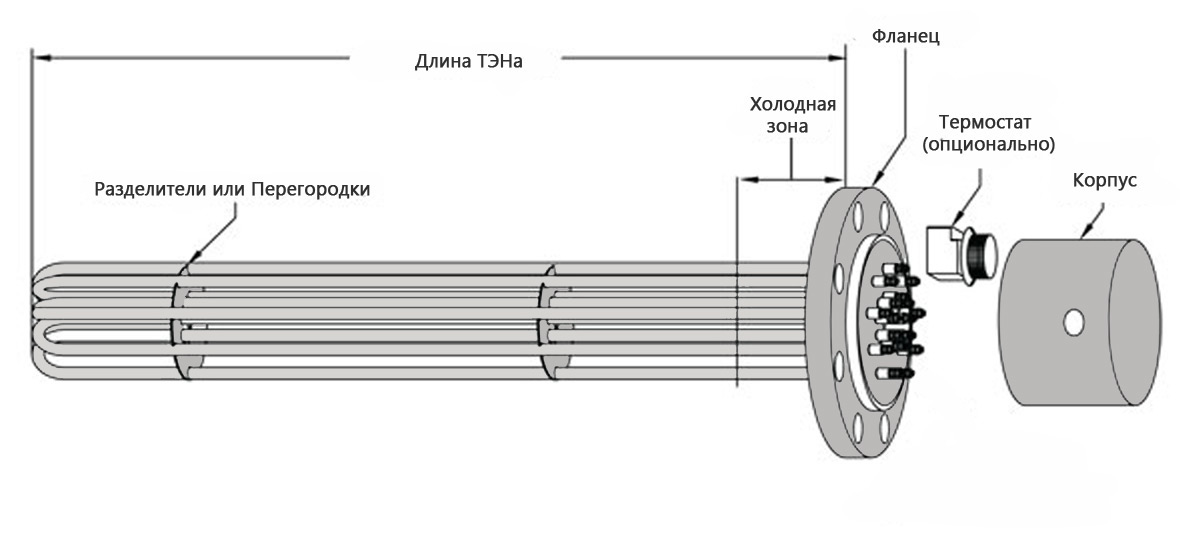

Чертеж
